제품 상세 정보:
|
| 제품 이름: | 이산화염소 센서 | 제품 모델: | CD4.2 |
|---|---|---|---|
| 측정 범위:: | 0~0.5/2/5/10/20ppm | 압력 범위: | 0 ~ 1bar (유동셀) |
| 온도 범위: | 0 ~ 45 Ｃ | 응답 시간: | T90: 약 3분 (소금물 약 5분) |
| 유동률: | 15~30l/h(33~66cm/초) | ||
| 강조하다: | 식수 염소 이산화 센서,공정 물 염소 이산화 센서,서비스 물 염소 이산화 센서 |
||

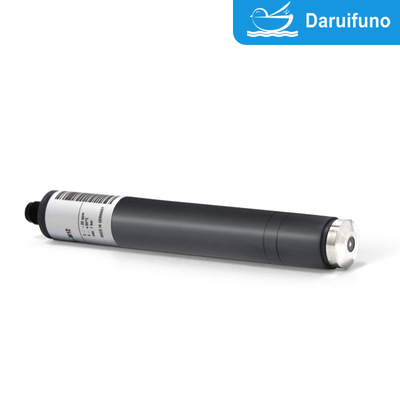

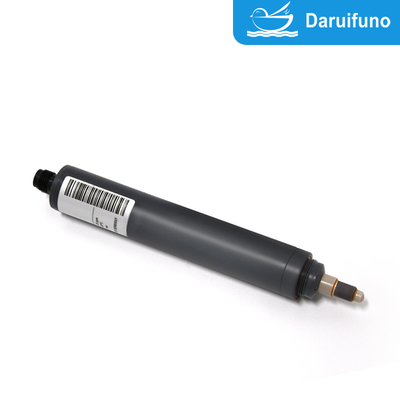

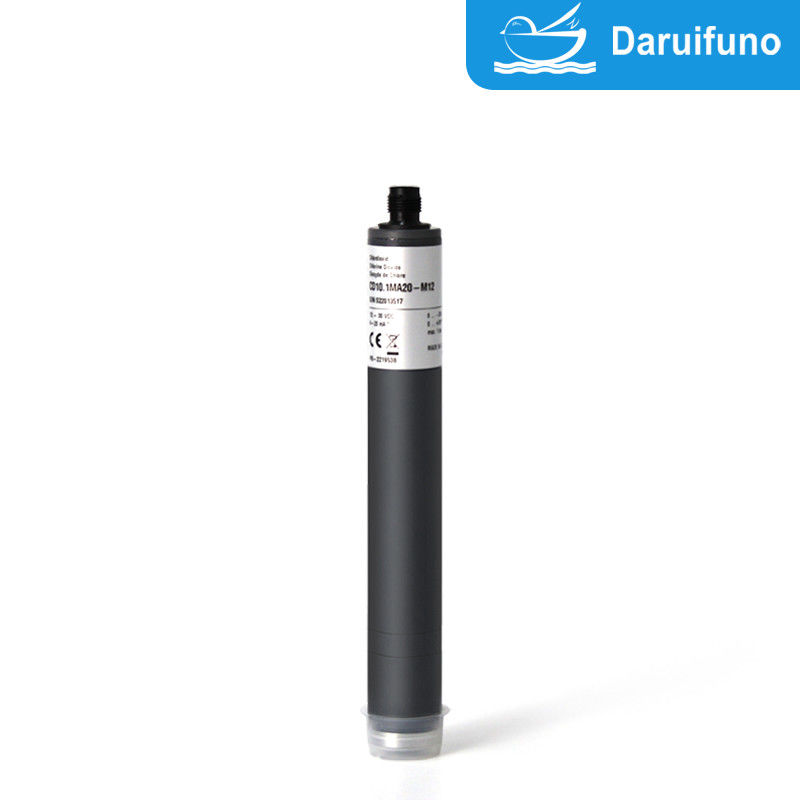

두 전극 시스템 식수, 서비스 및 공정용 물용 염소 이산화 센서
두 전극 시스템염소 이산화 센서CD4.2 특히 물의 염소 이산화 농도를 측정하는 데 사용됩니다. 식수, 직접 식수, 서비스 및 공정 물, 표면 활성 물질이없는 물을 측정하는 데 사용됩니다.선택적 범위 0~0.5/2/5/10/20ppm, i그 장점과 기능적 특징은 다음과 같습니다.
높은 감수성:앰페로메트릭 방법은 전기 화학 반응으로 염소 이산화 농도를 정확하게 측정하고 낮은 염소 이산화 농도를 감지 할 수 있습니다.
좋은 선택성:센서는 염소 이산화에 대해 특별히 설계되어 있으며 다른 산화 물질의 방해를 방지 할 수있는 높은 선택성을 가지고 있습니다.
빠른 답변:그것은 짧은 시간에 물에 있는 염소 이산화소의 변화를 감지할 수 있으며 실시간 모니터링에 적합합니다.
장기적인 안정성:코팅 기술의 사용은 전극 오염을 줄이고 센서의 사용 수명을 연장하고 장기적인 안정적인 작동을 보장 할 수 있습니다.
낮은 유지보수 비용:코팅 디자인은 전극과의 직접 접촉을 줄이고 전극의 마모와 청소 요구 사항을 줄이고 유지 보수 빈도를 줄입니다.
기능적 특징:
2개의 전극 설계:작업 전극과 참조 전극으로 구성되어 있으며, 전자 화학 반응을 전력 차이로 유도하고 염소 이산화물의 복원 전류를 측정합니다.
오염 방지 설계:코팅은 오염물질과 지방과 같은 오염물질로부터 전극을 보호하기 위해 격리 역할을 하며 복잡한 물 품질 조건에서 센서의 성능을 향상시킵니다.
실시간 모니터링 기능:그것은 온라인 물 품질 모니터링 시스템에 적합하며 염소 이산화 농도를 지속적으로 측정 할 수 있으며 산업 공정에서 자동 제어 및 모니터링에 적합합니다.
온도 보상 기능:일부 센서는 온도 보상 기능을 가지고 있으며, 이는 다른 온도에서 측정의 정확성을 보장 할 수 있습니다.
앰페어 코팅 된 두 전극 염소 이산화 센서는 수질의 안전성과 신뢰성을 보장하기 위해 물에 있는 염소 이산화 농도를 효율적으로 모니터링 할 수 있습니다.

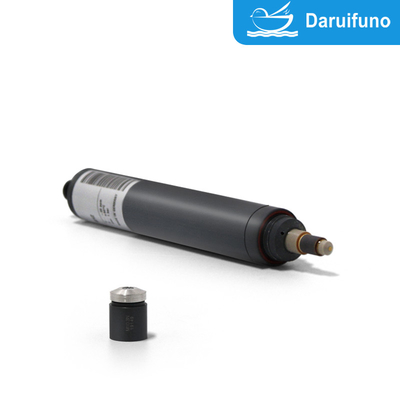

공급 범위:CD4.2 센서, 막 캡, 전해질
사양
| |
CD42 |
| 지표 | 염소 이산화 |
| 적용 |
수영장 물, 식수, 서비스 물, 공정 물 물에는 표면활성 물질 (트렌시드) 이 들어서는 안 됩니다. |
|
적절한 염소 이산화탄소 생산 방법 |
예를 들어 - 산/클로리트 방법 - 클로린/클로리트 방법 |
| 측정 시스템 | 막로 덮여 있는, 내부에 전자 장치가 있는 2전극 amperometric 시스템 |
|
전자 |
아날로그 버전: - 전압 출력 - 전자기기 - 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) 디지털 버전: - 전자기기가 완전히 전극적으로 분리되어 있습니다. - 디지털 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/디지털) 또는 디지털 (디지털-아웃/디지털) mA 버전: - 전류 출력 아날로그 - 전자기기 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) |
|
에 관한 정보 측정 범위 |
센서의 실제 기울기는 nominal 기울기의 65%에서 150%까지 생산에 따라 달라질 수 있습니다. 참고: 기울기 > 100%의 경우 측정 범위가 이에 따라 줄입니다. (예: 150% 기울기 → 지정된 측정 범위의 67%) |
|
기울기 이동 반복 가능 조건에서 (25 °C, 식수에서 pH 7,2) |
대략. <- 1% 월 |
|
작동 온도 |
물 온도 측정: 0... +45 °C (물에서 얼음 결정이 없습니다) |
| 실내 온도: 0... +55 °C | |
|
온도 보상 |
자동으로, 통합 온도 센서 급격 한 온도 변화 를 피 해야 한다 |
|
최대 허용 작업 압력 |
유지 반지 없이 작동: - 0.5 바 - 압력 충동 및/또는 진동이 없습니다 |
|
플로우 셀에서 고정 반지와 작동: - 1.0 바, - 압력 충동 및/또는 진동이 없습니다 (안전 1) |
|
CD42 |
|||
|
유동률 (올림 흐름 속도) |
흐름 셀에서 대략 15-30L/h (33 ∼ 66 cm/s), 작은 흐름 속도 의존도가 주어집니다. | |||
| pH 범위 | pH 1 ∼ pH 12 또는 pH 12 이상에서 염소 이산화 분해의 시작 | |||
| 실행 시간 | 첫 시작 약 1시간 | |||
| 반응 시간 | T90: 약 15초 | |||
| 0점 조정 | 필요없어요 | |||
| 캘리브레이션 | 장치에서, 분석 결정으로 | |||
| 간섭 |
CL2: 요인 035 O3 |
|||
|
의 부재 살균제 |
최대 24시간 | |||
|
연결 |
mV 버전: Modbus 버전: 4~20mA 버전: |
5극 M12, 플러그온 플랜지 5극 M12, 플러그온 플랜지 2극 터미널 또는 5극 M12, 플러그온 플랜지 |
||
|
센서 케이블의 최대 길이 (내용에 따라 신호 처리) |
유사 | < 30m | ||
| 디지털 |
> 30m가 허용됩니다. 최대 케이블 길이는 응용 프로그램에 따라 달라집니다. |
|||
| 보호 유형 |
5극 M12 플러그온 플랜지: IP68 2극 터미널, mA 모자: IP65 |
|||
| 소재 | 반투체막, PVC-U, ABS | |||
|
크기 |
직경: 길이: mV 버전 Modbus 버전 4-20mA 버전 |
약 25mm 약 190mm (애날로그 신호 처리) 약 205mm (디지털 신호 처리) 약 205mm 약 220mm (2극 단말기) 약 190mm (5-pole-M12) |
||
| 교통 | +5... +50 °C (센서, 전해질, 막 뚜??) | |||
|
CD42 |
|
저장 |
센서: +5... +40 °C에서 제한되지 않은 건조하고 전해질이 없습니다. |
|
전해질: +5... +35 °C에서 태양으로부터 보호 된 원래 병에서 1 1년 또는 지정된 만료일까지 |
|
|
선막 뚜??: 원래 포장에서 +5... +40 °C에서 제한되지 않습니다. (사용 된 막 뚜?? 은 보관 할 수 없습니다.) |
|
|
유지보수 |
측정 신호를 정기적으로 검사합니다. 일주일에 한 번 물의 품질에 따라 다음과 같은 사양이 있습니다. 막 뚜?? 을 교체: 일 년에 한 번 (물 품질에 따라) 전해질을 교체: 3 ~ 6 개월마다 |
|
|
옵션 1: 고정 반지 |
- 플로우 첼에서 압력 > 0.5bar로 작동할 때 - 크기는 29x23.4x2.5mm, PETP - 각종 구획 위치 선택 (청구에 따라) |
|
|
기술 데이터
1CD4.2 (애날로그 출력, 아날로그 내부 신호 처리)
센서 전자 장치가 감전 격리 장치가 없기 때문에 전력 없는 전기 연결이 필요합니다.
|
측정 범위 안쪽 ppm |
결의 안쪽 ppm |
출력 출력 저항력 |
명목 기울기 안쪽 mV/ppm |
전압 공급 |
연결 |
|
CD4.2N-M12 |
0.05... 2000 |
0.01 |
0~2000mV 1 kΩ |
- 100개 |
±5 - ±15 VDC 10mA |
5극 M12 플러그온 플랜지 케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: -U PIN4: 신호 GND PIN5: n. c. |
|
CD4.2H-M12 |
0.005... 2000 |
0.001 |
- 1천 |
(기술적인 변경 사항)
2CD4.2 (애날로그 출력, 디지털 내부 신호 처리)
아날로그-아웃 / 디지털
- 전원 공급은 센서 내부에서 격리되어 있습니다.
- 출력 신호도 감전적으로 고립되어 있어 잠재력이 없죠
|
측정 범위
안쪽 ppm |
결의
안쪽 ppm |
출력 출력 저항 |
명목 기울기
안쪽 mV/ppm |
전원 공급 | 연결 |
| CD4.2H-An-M12 | 0.005... 2000 | 0.001 |
유사 0~2V (최다 -2.5V) 1 kΩ |
- 1천 |
9-30 VDC 약 20-56mA |
5극 M12 플러그온 플랜지 케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전력 GND PIN4: 신호 GND PIN5: n. c. |
| CD4.2N-An-M12 | 0.05... 2000 | 0.01 | - 100개 | |||
| CD4.2H-Ap-M12 | 0.005... 2000 | 0.001 |
유사 0...+2V (최다 +2.5V) 1 kΩ |
+1000 | ||
| CD4.2N-Ap-M12 | 0.05... 2000 | 0.01 | +100 |
(기술적인 변경 사항)
3CD4.2 (디지털 출력, 디지털 내부 신호 처리)
- 전원 공급은 센서 내부에서 격리되어 있습니다.
- 출력 신호도 감전적으로 고립되어 있어 잠재력이 없죠
|
측정 범위 안쪽 ppm |
결의 안쪽 ppm |
출력 출력 저항 |
전원 공급 | 연결 |
|
CD4.2H-M0c |
00.005... 2.000 |
0.001 |
모드버스 RTU 센서에는 단속 저항이 없습니다. |
9-30 VDC 약 20-56mA |
5극 M12 플러그온 플랜지 케이블의 기능: PIN1: 예약 PIN2: +U PIN3: 전력 GND PIN4: RS485B PIN5: RS485A |
|
CD4.2N-M0c |
0.05.. 2000 |
0.01 |
(기술적인 변경 사항)
4CD4.2 4~20mA (애날로그 출력, 아날로그 내부 신호 처리)
센서 전자 장치가 감전 격리 장치가 없기 때문에 전력 없는 전기 연결이 필요합니다.
4.1 전기 연결 장치2극 터미널 클램프
|
측정 범위 안쪽 ppm |
결의 안쪽 ppm |
출력 출력 저항력 |
명목 기울기 안쪽 mA/ppm |
전압 공급 | 연결 |
| CD4.2MA05 | 00.005... 0.500 | 0.001 |
4...20mA 정렬되지 않은 |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
2극 터미널 (2 x 1 mm2)
권장: 원형 케이블
2 x 0.34mm2 |
| CD4.2MA2 | 0.005... 2000 | 0.001 | 8.0 | |||
| CD4.2MA5 | 00.05..5.00 | 0.01 | 3.2 | |||
| CD4.2MA10 | 00.05..10.00 | 0.01 | 1.6 | |||
| CD4.2MA20 | 0.05... 2000 | 0.01 | 0.8 |
(기술적인 변경 사항)
4.2 전기 연결: 5극 M12 플러그인 플랜지
|
측정 범위 안쪽 ppm |
결의 안쪽 ppm |
출력 출력 저항력 |
명목 기울기 안쪽 mA/ppm |
전압 공급 | 연결 |
| CD4.2MA0.5-M12 | 00.005... 0.500 | 0.001 |
4...20mA 정렬되지 않은 |
32.0 |
12...30 VDC RL 50Ω...RL 900Ω |
5극 M12 플러그온 플랜지 케이블의 기능: PIN1: n. c. PIN2: +U PIN3: -U PIN4: n c. PIN5: n. c. |
| CD4.2MA2-M12 | 0.005... 2000 | 0.001 | 8.0 | |||
| CD4.2MA5-M12 | 00.05..5.00 | 0.01 | 3.2 | |||
| CD4.2MA10-M12 | 00.05..10.00 | 0.01 | 1.6 | |||
| CD4.2MA20-M12 | 0.05... 2000 | 0.01 | 0.8 |
(기술적인 변경 사항)
부대 부품
| 종류 | 선반 뚜?? | 전해질 | 에메리 | 오 링 |
| 모든 CD4에 대해2 |
M202 제11011조1 |
ECD4 ● ECD7/W, 100 ml 제 11030호 |
S1 제11908조 |
14 x 1.8 NBR 제11806조 |
(기술적인 변경 사항)
