제품 상세 정보:
|
| Item name: | pH and ORP controller | Detection channel: | Two analog channel input |
|---|---|---|---|
| Historical data: | Can record 10,000 historical data | Calibration log: | Records the last 100 times |
| Relay output: | 2 configurable SPST relays | Current output: | 2 channel 0/4~20mA |
| communication interface: | RS485 interface MODBUS RTU | Protection grade: | IP66 |
| Operating environment: | 0～60℃ | Storage environment: | 20～70℃ |
| Instrument dimensions: | 144*144*120mm | Installation method: | Wall mounting, pipe clamp, panel |
| Shell Material: | Reinforced ABS | Power requirements: | AC: 100~240V, 50~60Hz; DC: +18~36V |

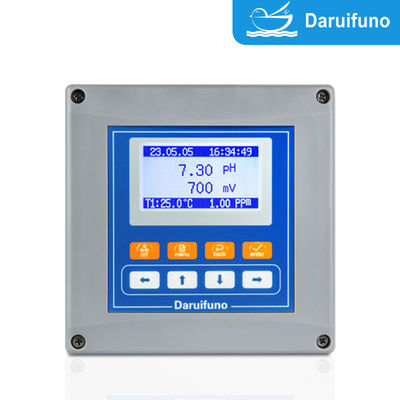

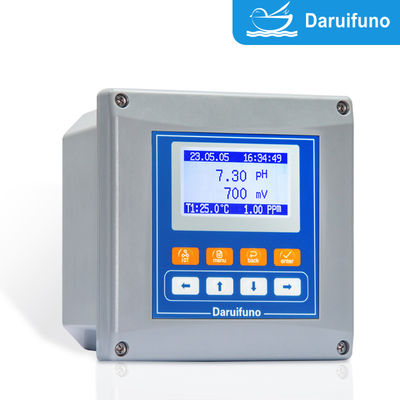

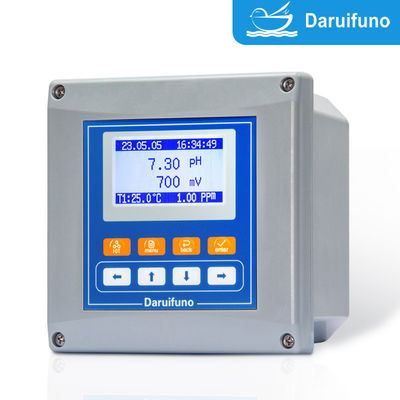

산업 폐수 처리용 RS485을 가진 듀엘 채널 아날로그 PH 및 ORP 컨트롤러

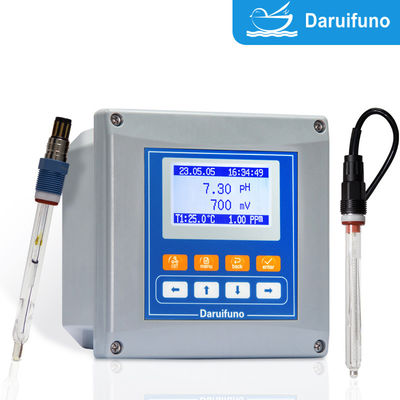

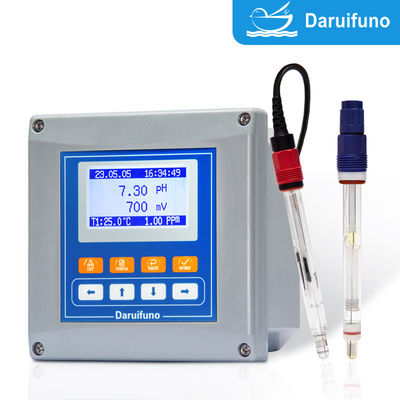

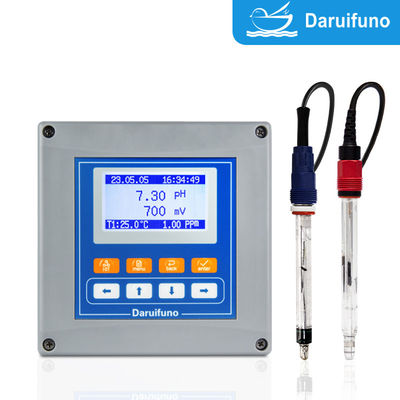

다루이포노 브랜드 APX2-PD 이중 채널 컨트롤러는 일반적으로 하나의 아날로그 pH 전극과 하나의 아날로그 ORP (산화 감소 잠재력) 전극의 동시에 연결을 지원합니다.또는 두 개의 아날로그 pH 센서와 두 개의 아날로그 ORP 센서용액의 pH 값과 산화 감소 잠재력 (mV 값) 이 각각 수집됩니다. 내부 아날로그 회로는 전극 신호를 표준 전압 신호로 변환합니다.증폭하고 필터링합니다., 그 다음 컨트롤러의 마이크로프로세서는 수학적 처리 및 판단을 수행하여 릴레이 제어 신호 또는 아날로그 전류 (예를 들어 4-20mA) 신호를 출력합니다.
pH 채널: pH (0-14) 를 측정하고 산/기분 분비를 제어합니다.
ORP 채널: 산화 감소 잠재력을 측정합니다 (± 2000mV) 소독 (클로리네이션과 같은) 또는 디클로리네이션.
전극은 컨트롤러 터미널에 연결됩니다. 컨트롤러 릴레이 출력은 복용 펌프, 경보 또는 청소 장치에 연결됩니다. 제어 논리, 캘리브레이션, 청소 주기 등.메뉴를 통해 설정할 수 있습니다; 규칙적인 캘리브레이션 및 데이터 보기가 지원됩니다.
제품 매개 변수
| 모델 | APX2-PD-A | APX2-PD-D | |
| 측정 대상 | 2 측정 채널 입력, pH 또는 ORP는 임의로 선택할 수 있습니다. | ||
| 원칙 | PH | 유리 pH 전극 (수소 이온 농도 지수) | |
| ORP | 플래티넘 또는 금 전극 (레독스 잠재력) | ||
| 표시 범위 | PH: 0~14pH ORP: ± 2000mV 온도: -10~150°C | ||
| 결의 | PH: 0.01pH ORP: 1mV TEMP: 0.1°C | ||
| 정확성 | 0측정 범위의 0.1% 또는 ±0.02pH / ±2mV, 더 큰 것을 선택합니다. | ||
| 안정성 | 0축적 없이 24시간마다 측정 범위의 0.05% | ||
| 반복 가능성 | 측정 범위의 0.1% 이상 | ||
| 임시 보상 | 자동 또는 수동 (NTC10K/PT1000) | ||
| 릴레이 출력 | 두 개의 SPST 릴레, 최대 부하 3A/250VAC, 높은 / 낮은 경보, 온도 또는 깨끗한 제어 설정 | ||
| 디지털 통신 | 2선 RS485 인터페이스, Modbus RTU 및 JSON | ||
| 현재 출력 | 2개의 0/4~20mA 전류 최대 부하 1000Ω | ||
| 시간 표시 | 일 년/달/일 시간/분/초 | ||
| 역사 자료 | 10000개의 역사 데이터와 마지막 100개의 캘리브레이션 유지보수 데이터를 기록합니다. | ||
| 평가 대상* | 내장 매트릭스 (저분 염소와 동등) 0~2.5mg/L | ||
| 지원 사용자 정의 (20x20 행렬) | |||
| 선형 대응 (물 샘플 안정성) | |||
| 표시 | 128*64 3.2인치 그래픽 점 행렬 LCD | ||
| 캘리브레이션 방법 | PH: 3점 ORP: 2점, 캘리브레이션 포인트는 자유롭게 설정할 수 있습니다. | ||
| 소재 | 강화된 ABS 보호 등급: IP66 | ||
| 전원 공급 | AC: 100~240V 50/60Hz | DC: 18~36V | |
| 차원 | 144*144*120mm (홀 사이즈 138*138mm) | ||
| 작업 온도 | 0°C, RH <95%, 응축하지 않음 | ||
| 저장 온도 | -20~70°C, RH <55%, 응축하지 않음 | ||
| 설치 | 벽 장착, 파이프 클램프, 패널 | ||
장점 및 특징
Daruifuno PH ORP 컨트롤러 APX2-PD 역사 기록 및 전자 시계 기능1. 역사 기록 기능
1측정 데이터, 경보 이벤트 등을 저장합니다.
기록 간격 설정이 가능합니다 (예를 들어 10분마다)
2전자 시계 기능
정확한 이벤트 기록 시간을 보장하기 위한 실시간 시계 모듈
Daruifuno PH ORP 컨트롤러 APX2-PD 쌍방향 릴레 제어 복용 원칙
pH 상부/하부 한도를 설정합니다. 설정된 값이 초과되면 릴레가 활성화됩니다.
예를 들어: pH > 9, 산 분비 펌프를 가동합니다.
pH < 6, 알칼리 분비 펌프를 시작하십시오.
히스테리세스 간격을 설정해서 자주 전환하는 것을 피할 수 있습니다.
Daruifuno PH ORP 컨트롤러 APX2-PD 자동 청소 제어 원칙
청소 릴레 정해진 시간에 시작 설정할 수 있습니다 (예를 들어 24 시간마다);
전극을 청소하기 위해 전자기 밸브 또는 물 펌프를 시작
전극 표면의 접착으로 인한 측정 오류를 피합니다.
Daruifuno PH ORP 컨트롤러 APX2-PD pH 및 ORP 캘리브레이션 방법
1- pH 측정:
표준 버퍼: pH 4.01700, 10.01, 우리 회사 Daruifuno에서 생산 된 PH ORP 컨트롤러, 캘리브레이션 포인트는 자유롭게 설정할 수 있습니다.
단점 캘리브레이션: pH 7.00 액체를 사용하여 제로 포인트를 캘리브레이션합니다.
두 점 측정: pH 7.00 및 4.00 또는 10.00, 0점과 기울기를 정렬합니다.
컨트롤러가 작동을 안내하고 안정성을 자동으로 결정하고 저장합니다.
2ORP 캘리브레이션:
+220mV 또는 +470mV와 같은 표준 버퍼를 사용하십시오.
캘리브레이션 프로세스는 간단합니다. 보통 하나의 포인트가 충분합니다.
Daruifuno PH ORP 컨트롤러 APX2-PD 컨트롤러 설치 방법설치 방법:
패널 설치 (열기 설치, IP66 보호 패널)
벽 설치 (응용성 보호 껍질)
파이프 라인 설치
설치 환경:
직접 햇빛, 높은 온도 및 높은 습도를 피하십시오.
케이블은 전력선과 같은 전선 통로를 공유하지 않도록 별도로 연결된다.
- 네적용:
◇ 표면 물
◇ 출처 물
◇ 수산물 농산물
◇ 풍경 물
◇ 물 을 공급 하는 장치 를 수입 하는 것
◇ 물 처리 를 감시 하는 것
◇ 마실 물,
◇ 지하수, 수영장
◇산업 프로세스 모니터링 및 복용 제어 관리
◇화학, 석유, 종이, 식품 및 의약품, 전자기, PCB 제조 등
◇ 시·공업용 물 처리
◇ 냉각용 물 순환 관측
◇ 전압 가공/화학 액체 제어
◇ 식품 및 음료 생산 라인
◇ 산-산 중화 반응 탱크 제어
