| 제품명: | PH ORP 제어기 | 제품 모델: | APX1-C2 |
|---|---|---|---|
| 중계기 제어기: | SPST 릴레이 2개, 3A 250V AC | 제어 유형: | 주요값, 온도, 세탁, INT 온도 알람 |
| 알람 로직: | 상한경보 / 하한경보 선택 가능 | 세탁 기능: | 주기적 세척 릴레이, 홀드 또는 일정 상태 |
| 과열 경보: | 내부 >50C 릴레이 닫힘 | 아날로그 출력: | 2개의 활성 4-20mA 또는 0-20mA, 최대 1000Ω |
| 의사소통: | RS485, Modbus RTU 및 JSON | 디스플레이 범위: | pH 0-14pH; ORP -2000mV~2000mV |
| 정확성: | pH +/-0.02pH; ORP +/-2mV | 디스플레이 화면: | 3.2인치 그래픽 LCD |
| 보호등급: | IP66 | 전원공급장치: | 100-240VAC 또는 18-36VDC, 최대 3W |
| 장착 방법: | 배전반 조립 | 차원: | 100x100x120mm |
| 애플리케이션: | 투여, 중화, 폐수 pH 제어 | ||
| 강조하다: | 이중 SPST 릴레 제어,높은 및 낮은 알람 제어,자동 투여 릴레 출력 |
||

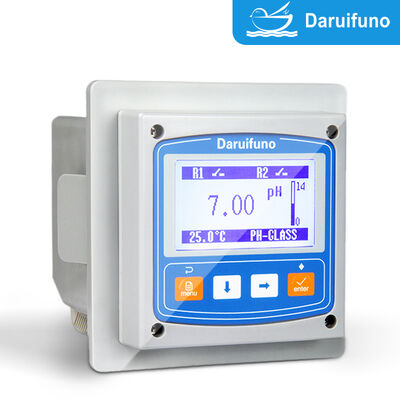

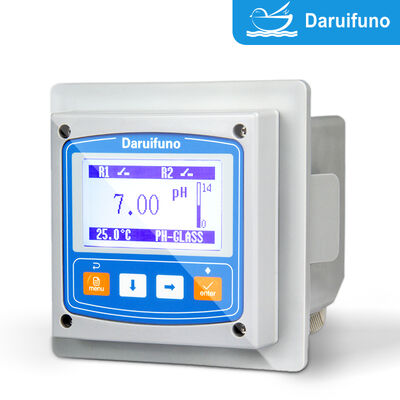

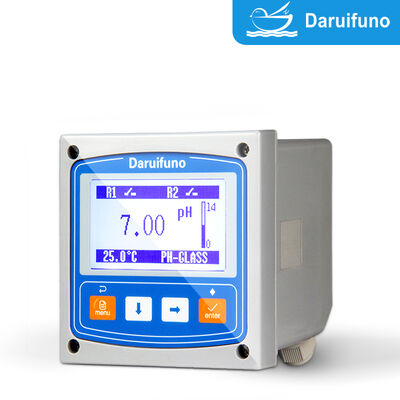

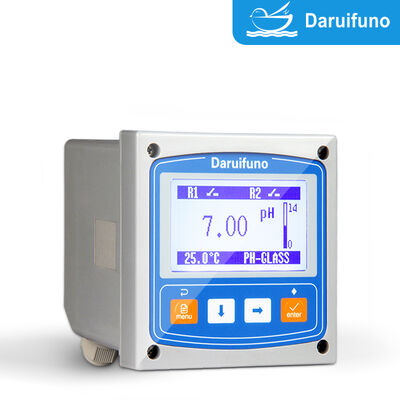

이 APX1-C2 pH/ORP 컨트롤러는 실시간 pH 및 ORP 측정을 직접적인 작동으로 변환하는 패널 장착 온라인 분석기입니다. 3A 250V AC 정격의 듀얼 SPST 릴레이가 장착되어 있어 추가 제어 하드웨어 없이 도징 펌프, 솔레노이드 밸브, 알람 비콘 및 세척 시스템을 구동할 수 있어 자동 수처리 시스템에 이상적인 단일 박스 솔루션입니다.
각 릴레이는 기능 메뉴를 통해 특정 작업을 할당할 수 있습니다: 메인 값 제어, 온도 제어, 주기적 세척 제어. 알람 동작은 On 및 Off 값으로 간단하게 설정됩니다. On이 Off보다 크면 릴레이는 고장 알람으로 작동하고, On이 Off보다 작으면 저장 알람으로 작동합니다. 전용 세척 릴레이는 구성 가능한 일정에 따라 주기적으로 작동하며, 세척 중 표시 값을 일정하게 유지할 수 있습니다.
릴레이 제어 외에도 이 컨트롤러는 듀얼 액티브 4~20mA 출력과 Modbus RTU 및 JSON을 지원하는 RS485 인터페이스를 제공하여 도징 이벤트 및 측정 값을 중앙에서 기록할 수 있습니다. ±0.02 pH의 pH 정확도, ±2 mV의 ORP 정확도 및 NTC10K/PT1000 온도 보상 기능을 갖추고 있어 안정적인 자동화에 필요한 측정 무결성을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 제품 모델 | APX1-C2 |
| 릴레이 제어 | 듀얼 SPST 릴레이, 접점 용량 3A 250V AC |
| 제어 유형 | 메인 값, 온도, 세척, 내부 온도 알람 |
| 알람 로직 | On/Off 값으로 선택 가능한 고장 알람 / 저장 알람 |
| 세척 기능 | 주기적 세척 릴레이, 세척 상태 유지 또는 일정 유지 |
| 과열 알람 | 내부 >50°C 시 릴레이 닫힘 |
| 아날로그 출력 | 듀얼 액티브 4~20mA 또는 0~20mA, 최대 부하 1000Ω |
| 통신 | RS485, Modbus RTU 및 JSON |
| 표시 범위 | pH 0~14 pH; ORP -2000~2000 mV |
| 정확도 | pH ±0.02 pH; ORP ±2 mV |
| 온도 보상 | NTC10K / PT1000 자동 또는 수동 |
| 디스플레이 화면 | 3.2인치 그래픽 LCD |
| 전원 공급 장치 | 100~240VAC 또는 18~36VDC, 최대 3W |
| 보호 등급 | IP66 |
| 장착 / 치수 | 패널 장착, 100×100×120 mm, 약 500g |
예. 각 SPST 릴레이는 3A 250V AC 접점 용량을 가지며, 대부분의 계량 펌프, 솔레노이드 밸브 및 알람 장치에 충분합니다.
고장 알람의 경우 On 값을 Off 값보다 크게 설정하고, 저장 알람의 경우 On 값을 Off 값보다 작게 설정합니다.
센서 세척 장치를 구동하기 위해 구성 가능한 사이클로 켜지고 꺼집니다. 세척 중 디스플레이는 마지막 값을 유지하거나 실시간 값을 표시할 수 있습니다.
예, RS485 Modbus RTU 또는 JSON 인터페이스를 통해 SCADA, PLC DTU 등에 값을 기록할 수 있습니다.
Daruifuno에 문의 릴레이 배선도, 가격 및 OEM 옵션에 대해.
