제품 상세 정보:
|
| 제품명: | RS485 온라인 전도도 컨트롤러 | 제품 모델: | AEC1-T1 T2 |
|---|---|---|---|
| 의사소통: | T1: T2 없음: RS485 포함, Modbus RTU | 등록: | 온도, 전도도, 저항률, TDS, 염도 |
| 아날로그 출력: | 2개의 활성 4-20mA 또는 0-20mA, 최대 1000Ω | 중계기 제어기: | SPST 릴레이 2개, 3A 250V AC |
| 측정 방법: | 2- 전극 | 전도도 범위: | 0-20mS/cm, 분해능 0.001uS/cm |
| 정확성: | 전도도 +/-1% FS; 온도 +/-0.5C | 임시 배상: | NTC10K / PT1000 자동 또는 수동 |
| 보호등급: | IP66 | 전원공급장치: | 100-240VAC 또는 18-36VDC, 최대 3W |
| 장착 방법: | 배전반 조립 | 차원: | 100x100x120mm |
| 강조하다: | RS485 모드버스 RTU 인터페이스,온라인 전도성 컨트롤러,수질 모니터링 |
||

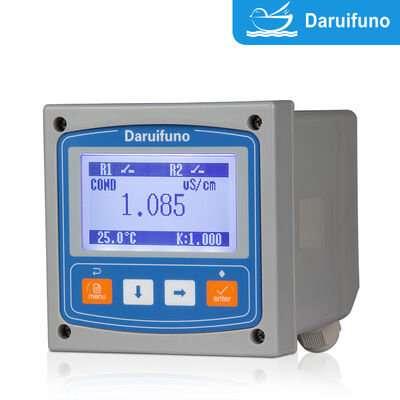

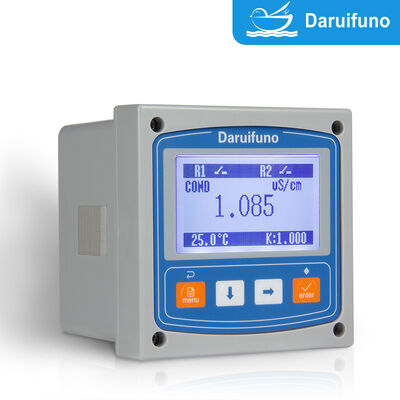

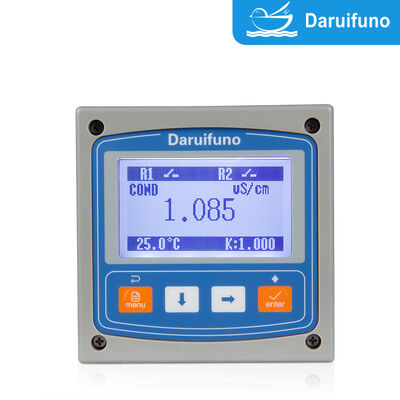

이 AEC1-T1 T2 온라인 전도도 측정기는 현장에서의 전도도 측정을 제공합니다. 표준 Modbus RTU 프로토콜을 지원하는 RS485 인터페이스가 장착되어 있어, 명확하게 문서화된 레지스터 맵을 사용하여 PLC, SCADA 시스템, 데이터 로거에 온도, 전도도, 비저항, TDS 및 염분 값을 보고합니다.
이 기기는 기본 주소 1과 기본 통신 설정 9600-8-N-1을 가진 Modbus 슬레이브로 작동하며, 두 설정 모두 통신 설정 메뉴에서 구성 가능합니다. 호스트는 기능 코드 04를 사용하여 측정을 읽을 수 있으며, 온도, 전도도, 비저항, TDS 및 염분은 32비트 부동 소수점(CDAB) 형식의 고정 레지스터 주소에 매핑됩니다. 디지털 링크 외에도, 두 개의 활성 4~20mA 출력(최대 부하 1000 Ω)은 측정값과 온도를 레거시 아날로그 루프에 미러링하고, 두 개의 SPST 릴레이는 펌프, 밸브 및 알람의 직접 제어를 가능하게 합니다.
연속 작동을 위해 제작된 이 컨트롤러는 전체 4-in-1 측정 세트, NTC10K/PT1000 자동 또는 수동 온도 보상, 3.2인치 그래픽 LCD를 지원합니다. IP66 패널 마운트 하우징과 전원 장애 보호 기능은 도시 및 산업 수질 모니터링을 위한 신뢰할 수 있는 노드입니다.
| 매개변수 | 사양 |
|---|---|
| 제품 모델 | AEC1-T1 T2 |
| 통신 |
T1: 없음 T2: RS485, Modbus RTU 포함 |
| 레지스터 읽기 | 기능 코드 04, 32비트 부동 소수점 CDAB |
| 레지스터 | 온도, 전도도, 비저항, TDS, 염분 |
| 아날로그 출력 | 두 개의 활성 4~20mA 또는 0~20mA, 최대 부하 1000 Ω |
| 릴레이 제어 | 두 개의 SPST 릴레이, 3A 250V AC |
| 측정 방법 | 2전극 |
| 전도도 범위 | 0~20 mS/cm; 해상도 0.001 µS/cm |
| 기타 범위 | 비저항 0~18 MΩ*cm; TDS 0~10000 ppm; 염분 0~15 ppt |
| 정확도 | 전도도 ±1% FS; 온도 ±0.5 ℃ |
| 온도 보상 | NTC10K / PT1000 자동 또는 수동 |
| 디스플레이 화면 | 3.2인치 그래픽 LCD |
| 전원 공급 장치 | 100~240VAC 또는 18~36VDC, 최대 3W |
| 보호 등급 | IP66 |
| 장착 / 치수 | 패널 장착, 100×100×120 mm, ~500 g |
RS485와 표준 Modbus RTU 프로토콜을 사용합니다.
기능 코드 04를 사용하여 온도, 전도도, 비저항, TDS 및 염분에 대한 레지스터를 읽으십시오. 각 값은 32비트 부동 소수점(CDAB)으로 저장됩니다.
예. PLC에는 RS485 Modbus RTU를 사용하고 아날로그 레코더에는 두 개의 활성 4~20mA 출력을 사용하십시오.
예, 각 릴레이는 SPST 접점으로 3A 250V AC 정격이며 대부분의 펌프, 밸브 및 알람에 적합합니다.
아니요, 슬레이브 주소 및 보드 설정은 기기의 통신 설정 메뉴에서 직접 변경됩니다.
