제품 상세 정보:
|
| 제품 이름: | 이산화염소 센서 | 제품 모델: | CD10.1 |
|---|---|---|---|
| 측정 범위:: | 0~0.5/2/5/10/20/200ppm | 압력 범위: | 0 ~ 1bar (유동셀) |
| 온도 범위: | 0 ~ 45 Ｃ | 응답 시간: | T90: 약 3분 (소금물 약 5분) |
| 유동률: | 15~30l/h(33~66cm/초) | ||
| 강조하다: | 물 처리 염소 이산화 센서 |
||
모든 수처리를 위한 2전극 시스템 이산화염소 센서
2전극 시스템이산화염소 센서CD10.1 특히 물 속의 이산화염소 농도를 측정하는 데 사용됩니다.모든 수처리에 사용되며, 기계적으로 강력한 멤브레인 시스템이며, 계면활성제에 대한 내성이 강하고, 화학물질에 대한 내성이 강하며, 선택 범위는 0~0.5/2/5/10/20/200ppm입니다.
암페로메트릭 2전극 이산화염소 센서 CD10.1은 물 속의 이산화염소를 감지하는 데 사용되며, 수처리, 산업 폐수 모니터링 및 기타 분야에서 널리 사용됩니다. 이 센서의 장점과 모든 기능적 특징은 다음과 같습니다.
높은 선택성:이 제품은 이산화염소에 대한 특이성이 높아 다른 산화 물질의 간섭을 효과적으로 피할 수 있습니다.
높은 감도:센서는 다양한 수질 조건에 적합한 물 속의 낮은 농도의 이산화염소를 감지하고 정확한 측정 결과를 보장합니다.
빠른 응답:센서는 매우 짧은 시간 내에 이산화염소 농도의 변화를 감지할 수 있어 빠른 피드백이 필요한 경우에 적합합니다.
장기적 안정성:코팅은 전극을 물 속 오염 물질의 영향으로부터 보호하고, 센서의 수명을 연장하며, 장시간 안정적으로 작동할 수 있게 합니다.
낮은 유지 관리 요구 사항:코팅 기술은 전극 오염을 줄이고, 잦은 세척과 교정의 필요성을 줄이며, 유지 보수 비용과 작업 부하를 줄여줍니다.
경제적:수명이 길고 유지관리가 간편하여 사용 비용이 저렴하며 자동 모니터링 시스템에 장기간 배치하는 데 적합합니다.
기능적 특징:
2전극 시스템:센서는 작동 전극과 기준 전극을 사용해 전위차를 통해 전기화학 반응을 촉진하고 물 속의 이산화염소의 산화환원 전류를 측정합니다.
코팅 기술:센서의 전극 표면은 통기성 멤브레인으로 덮여 있어서 이산화염소만 통과시켜 전극과 반응하는 반면, 물 속의 다른 오염 물질은 분리하여 전극 오염을 줄이고 센서의 수명을 연장합니다.
실시간 온라인 모니터링:이 센서는 물 속의 이산화염소를 지속적으로 온라인으로 모니터링하는 데 적합하며, 24시간 내내 수질 정보에 대한 실시간 피드백을 제공하여 공정 제어의 정확성과 신뢰성을 보장할 수 있습니다.
온도 보상 기능:일부 센서에는 온도 보상 기능이 탑재되어 있어, 다양한 온도 환경에서도 측정 정확도를 유지하고 온도 변화로 인한 오류를 피할 수 있습니다.
낮은 전력 소모:암페어 센서는 전력 소모가 낮고 장기간 사용에 적합하며, 특히 전력 공급이 제한된 자동 모니터링 시스템에 적합합니다.
오염 방지 디자인:일부 센서는 코팅 보호 외에도 복잡한 수질 조건에서도 작동하고, 더 강력한 오염 방지 특성을 가지고, 떠다니는 물체나 퇴적물의 영향을 줄일 수 있는 특수 설계를 채택합니다.
다양한 적용 시나리오:이 센서는 모든 수처리 산업에서 살균 효과와 물 속의 이산화염소 잔류량을 모니터링하는 데 사용할 수 있습니다.
일반적으로 암페어 코팅 2전극 이산화염소 센서는 고감도, 빠른 응답, 장기 안정성 및 낮은 유지 보수 필요성의 특성을 결합하여 다양한 수질에서 정확한 감지 및 장기 모니터링에 적합합니다.

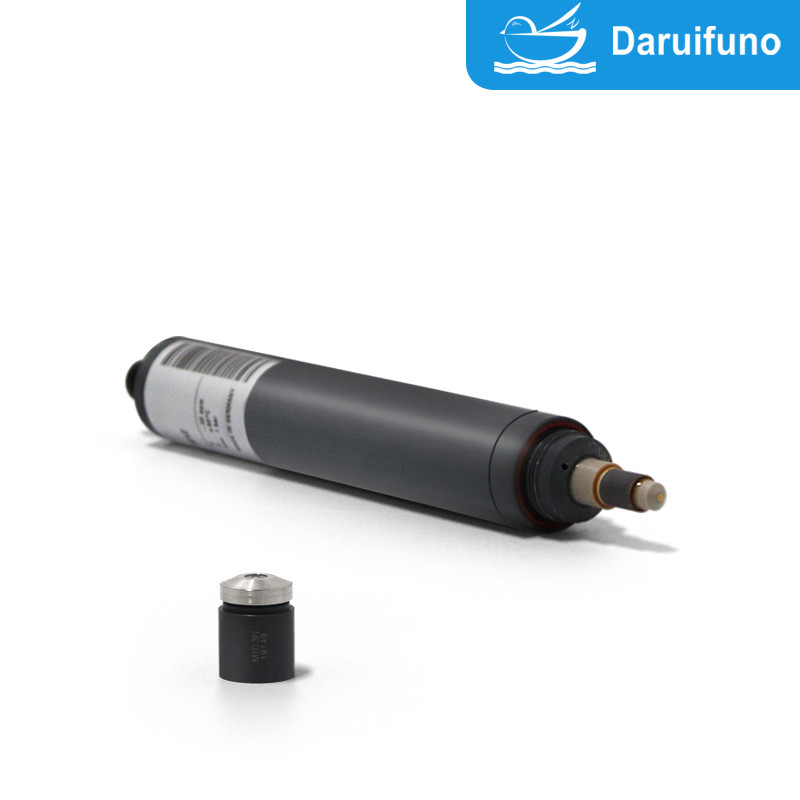

공급 범위:CD10.1 센서, 멤브레인 캡, 전해질
명세서
| |
CD10.1 |
| 지시자 | 이산화염소 |
| 애플리케이션 |
모든 종류의 물 처리, 해수 포함 (예: 병 세척기, CIP 플랜트) 멤브레인 시스템은 기계적 내구성이 뛰어납니다. 멤브레인 시스템은 계면활성제(텐사이드)에 대한 내성이 매우 강합니다. |
|
적절한 염소 이산화탄소 생산 행동 양식 |
예를 들어 - 산/아염소산염 방법 - 염소/아염소산염 방법 |
| 측정 시스템 | 전자 내부를 갖춘 멤브레인으로 덮인 전류 측정 2전극 시스템 |
|
전자 |
아날로그 버전: - 전압 출력 - 전기적으로 절연되지 않은 전자 장치 - 아날로그 내부 데이터 처리 - 출력 신호 : 아날로그(analog-out/analog) 디지털 버전: - 전자는 완전히 전기적으로 절연되어 있습니다. - 디지털 내부 데이터 처리 - 출력 신호 : 아날로그(아날로그-아웃/디지털) 또는 디지털(digital-out/digital) mA 버전: - 전류 출력 아날로그 - 전기적으로 절연되지 않은 전자 장치 - 출력 신호 : 아날로그(analog-out/analog) |
|
에 대한 정보 측정 범위 |
센서의 실제 경사는 명목 경사의 65%~150% 사이에서 생산에 따라 달라질 수 있습니다. 참고: 기울기가 100%보다 큰 경우 측정 범위도 그에 따라 줄어듭니다. (예: 150% 기울기 → 지정 측정 범위의 67%) |
|
경사 드리프트 반복성 조건에서 (25 °C, 음용수 pH 7.2) |
월 약 <- 1% |
|
작동 온도 |
수온 측정 : 0 … +45 °C (물을 측정할 때 얼음 결정이 없어야 함) |
| 주변 온도: 0 … +55 °C | |
|
온도 보상 |
통합 온도 센서를 통해 자동으로 최대 온도 변화: 시간당 5 °C, 급격한 온도 변화는 피해야 함 |
|
최대 허용 작동 압력 |
고정 링 없이 작업: - 0.5바 - 압력 충격 및/또는 진동 없음 |
|
유동 셀의 고정 링으로 작동: - 1.0바, - 압력 충격 및/또는 진동 없음(옵션 1 참조) |
|
CD10.1 |
|||
|
유량 (유입 흐름 속도) |
TARAflow FLC에서 약 15-30 l/h(33 – 66 cm/s), 작은 유량 의존성이 주어짐 | |||
| pH 범위 | pH 1 – pH 12 또는 pH 12 이상에서 이산화염소 분해 시작 | |||
| 런인 타임 | 첫 번째 시작 약 1시간 | |||
| 응답 시간 | T90 : 약 1분 | |||
|
정확성 반복성 교정 후 상위 풀 스케일의 조건(음용수 중 25°C, pH 7.2) |
- 측정 범위 2 ppm: 0.4 ppm에서 <1% 1.6ppm에서 <1% - 측정 범위 20ppm: 1.5ppm에서 <0.1% |
|||
| 0점 조정 | 필요하지 않음 | |||
| 구경 측정 | 장치에서 분석적 결정에 의해 | |||
| 간섭 |
Cl2 : 인자 0.1 O3: 인자 25 |
|||
| 소독제의 부재 | 최대 24시간 | |||
|
연결 |
mV 버전: Modbus 버전: 4-20 mA 버전: |
5극 M12, 플러그온 플랜지 5극 M12, 플러그온 플랜지 2극단자 또는 5극 M12, 플러그온 플랜지 |
||
| 센서 케이블의 최대 길이(내부 신호 처리에 따라 다름) | 비슷한 물건 | < 30분 | ||
| 디지털 |
> 30m가 허용됩니다 최대 케이블 길이는 애플리케이션에 따라 달라집니다. |
|||
| 보호 유형 |
5극 M12 플러그온 플랜지: IP68 mA 후드가 있는 2극 단자: IP65 |
|||
| 재료 | 엘라스토머 멤브레인, PVC-U, 스테인리스 스틸 1.4571 | |||
|
크기 |
지름: 길이: mV 버전 Modbus 버전 4-20 mA 버전 |
약 25mm 약 190mm(아날로그 신호 처리) 약 205mm(디지털 신호 처리) 약 205mm 약 220mm(2극단자) 약 190mm(5극-M12) |
||
| 수송 | +5 … +50 °C | |||
|
CD10.1 |
|
저장 |
센서: 건조 및 전해질 없음 +5 … +40 °C에서 제한 없음 |
|
전해질: 햇빛으로부터 보호된 원래 병에 담아 +5 … +35 °C 최소 1 년도 또는 지정된 EXP-Date까지 |
|
|
멤브레인 캡: 원래 포장에는 +5 … +40 °C에서 제한 없음 (사용된 멤브레인캡은 보관이 불가능합니다) |
|
|
유지 |
측정 신호의 정기적 제어, 최소 주 1회 다음 사양은 수질에 따라 달라집니다. 멤브레인 캡 교체 : 연 1회 (수질에 따라 다름) 전해액 교체 : 3~6개월 마다 |
|
|
옵션 1: 고정 링 |
- 유동 셀에서 압력 >0.5bar로 작동할 때 - 치수 고정 링 29 x 23.4 x 2.5 mm, 슬릿, PETP - 홈의 다른 위치 선택 가능(요청 시) |
|
|
기술 데이터
1. CD10.1(아날로그 출력, 아날로그 내부 신호 처리)
센서 전자 장치에는 전기적 절연이 장착되어 있지 않으므로 전위가 없는 전기 연결이 필요합니다.
| |
자질 범위 ~에 피피엠(ppm) |
해결 ~에 피피엠(ppm) |
산출 산출 저항 |
명사 같은 경사 ~에 엠비/피피엠 |
전압 공급 |
연결 |
| CD10.1H-M12 | 0.005…2.00 0 | 0.001 |
0…-2000mV 1kΩ |
- 1000 |
±5 - ±15VDC 10mA |
5극 M12 플러그온 플랜지 전선의 기능: PIN1: 측정 신호 PIN2: +U 핀3: -U PIN4: 신호 GND PIN5: nc |
| CD10.1N-M12 | 0.05…20.00 | 0.01 | - 100 | |||
| CD10.1L-M12 | 0.5…200.0 | 0.1 | - 10 | |||
| CD10.1H업-M12 | 0.005…2.00 0 | 0.001 |
0…+2000mV 1kΩ |
+1000 |
10~30VDC 10mA |
5극 M12 플러그온 플랜지 전선의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전원 GND PIN4: 신호 GND PIN5: nc |
| CD10.1업-M12 | 0.05…20.00 | 0.01 | +100 | |||
| CD10.1LUp-M12 | 0.5…200.0 | 0.1 | +10 |
(기술적인 변경 사항이 있을 수 있습니다!)
2. CD10.1(아날로그 출력, 디지털 신호 처리)
아날로그 출력 / 디지털
- 전원 공급장치는 센서 내부에서 전기적으로 절연되어 있습니다.
- 출력 신호 역시 전기적으로 절연되어 있어 전위가 없습니다.
| |
자질 범위 ~에 피피엠(ppm) |
해결 ~에 피피엠(ppm) |
산출 산출 저항 |
명사 같은 경사 ~에 엠비/피피엠 |
전원 공급 | 연결 |
| CD10.1H-An-M12 | 0.005…2.000 | 0.001 |
비슷한 물건 0…-2V(최대 -2.5V) 1kΩ |
- 1000 |
9-30VDC 약 20-56mA |
5극 M12 플러그온 플랜지 전선의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전원 GND PIN4: 신호 GND PIN5: nc |
| CD10.1N-An-M12 | 0.05…20.00 | 0.01 | - 100 | |||
| CD10.1L-An-M12 | 0.5…200.0 | 0.1 | - 10 | |||
| CD10.1H-Ap-M12 | 0.005…2.000 | 0.001 |
비슷한 물건 0…+2V(최대 +2.5V) 1kΩ |
+1000 | ||
| CD10.1N-Ap-M12 | 0.05…20.00 | 0.01 | +100 | |||
| CD10.1L-Ap-M12 | 0.5…200.0 | 0.1 | +10 |
(기술적인 변경 사항이 있을 수 있습니다!)
3. CD10.1(디지털 출력, 디지털 신호 처리)
- 전원 공급장치는 센서 내부에서 전기적으로 절연되어 있습니다.
- 출력 신호 역시 전기적으로 절연되어 있어 전위가 없습니다.
|
자질 범위 ~에 피피엠(ppm) |
해결 ~에 피피엠(ppm) |
산출 출력 저항 |
전원 공급 | 연결 |
| CD10.1H-M0c | 0.005…2.000 | 0.001 |
모드버스 RTU 센서에는 종단 저항이 없습니다. |
9-30VDC 약 20-56mA |
5극 M12 플러그온 플랜지 전선의 기능: PIN1: 예약됨 핀2: +U PIN3: 전원 GND PIN4: RS485B PIN5: RS485A |
| CD10.1N-M0c | 0.05…20.00 | 0.01 | |||
| CD10.L-M0c | 0.5…200.0 | 0.1 |
(기술적인 변경 사항이 있을 수 있습니다!)
4. CD10.1 4-20 mA (아날로그 출력, 아날로그 내부 신호 처리)
센서 전자 장치에는 전기적 절연이 장착되어 있지 않으므로 전위가 없는 전기 연결이 필요합니다.
4.1 전기 연결 : 2극 단자 클램프
|
자질 범위 ~에 피피엠(ppm) |
결의안 N ~에 피피엠(ppm) |
산출 산출 저항 |
명사 같은 경사 ~에 밀리암페어/ppm |
전압 공급 |
연결 |
| CD10.1MA0.5 | 0.005…0.500 | 0.001 |
4…20mA 교정되지 않은 |
32.0 |
12…30VDC RL 50Ω…RL 900Ω |
2극단자 (2 x 1 mm²)
추천 : 라운드 케이블
2 x 0.34mm² |
| CD10.1MA2 | 0.005…2.000 | 0.001 | 8.0 | |||
| CD10.1MA5 | 0.05…5.00 | 0.01 | 3.2 | |||
| CD10.1MA10 | 0.05…10.00 | 0.01 | 1.6 | |||
| CD10.1MA20 | 0.05…20.00 | 0.01 | 0.8 | |||
| CD10.1MA-200 | 0.5…200.0 | 0.1 | 0.08 |
(기술적인 변경 사항이 있을 수 있습니다!)
4.2 전기 연결: 5극 M12 플러그온 플랜지
|
자질 범위 ~에 피피엠(ppm) |
해결 ~에 피피엠(ppm) |
산출 산출 저항 |
명사 같은 경사 ~에 밀리암페어/ppm |
전압 공급 |
연결 |
| CD10.1MA0.5-M12 | 0.005…0.500 | 0.001 |
4…20mA 교정되지 않은 |
32.0 |
12…30VDC RL 50Ω…RL 900Ω |
5극 M12 플러그온 플랜지 의 기능 전선: PIN1: nc 핀2: +U 핀3: -U PIN4: n c. PIN5: nc |
| CD10.1MA2-M12 | 0.005…2.000 | 0.001 | 8.0 | |||
| CD10.1MA5-M12 | 0.05…5.00 | 0.01 | 3.2 | |||
| CD10.1MA10-M12 | 0.05…10.00 | 0.01 | 1.6 | |||
| CD10.1MA20-M12 | 0.05…20.00 | 0.01 | 0.8 | |||
| CD10.1MA-200- M12 | 0.5…200.0 | 0.1 | 0.08 |
(기술적인 변경 사항이 있을 수 있습니다!)
여분의 부분품
| 유형 | 멤브레인 캡 | 전해질 | 금강사 | 오링 |
| 모든 CD10.1 |
M10.3N 제품 번호 11057 |
ECD4 ● ECD7/W, 100ml 제품번호 11030 |
S2 제품 번호 11906 |
20 x 1.5 실리콘 제품 번호 11803 |
(기술적인 변경 사항이 있을 수 있습니다!)
