제품 상세 정보:
|
| 제품 이름: | 과아세트산 센서 | 제품 모델: | P10입니다.1 |
|---|---|---|---|
| 측정 범위:: | 0~20/200/2000/5000/20000/50000ppm | 압력 범위: | 0 ~ 1 (흐름 셀) |
| 온도 범위: | 0 ~ +45°C | 응답 시간: | T90: 10 °C에서 약 3.5분 T90: 45 °C에서 약 1.5분 |
| 유동률: | 15~30l/h(33~66cm/초) | ||
| 강조하다: | 높은 화학 저항성 페라세틱 산 센서,막으로 코팅된 페라세틱산 센서,물 처리 페라세틱 산 센서 |
||

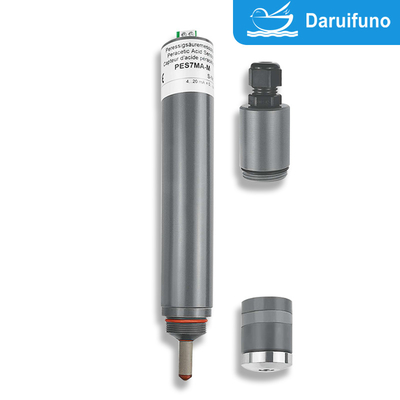

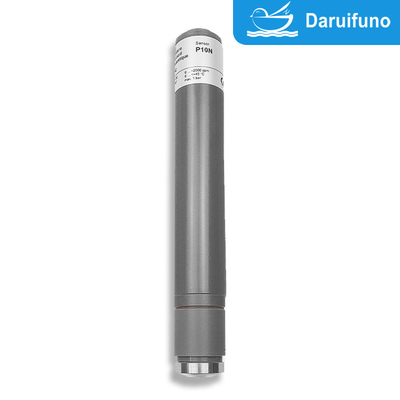

모든 수처리 용도로 높은 화학 저항성을 갖춘 망막 코팅 페라세틱 산 센서
두 전극 시스템 막 페라산 센서 P10.1는 모든 수처리에 사용됩니다. 화학 물질에 대한 높은 내성이있는 기계적으로 견고한 막 시스템을 가지고 있습니다.최대 물 온도는 45°C입니다.선택적 범위는 0~20/200/2000/5000/20000/50000 ppm입니다. 주요 특징과 장점은 다음과 같습니다:
특징
1간단한 두 전극 구조:
작동 전극과 참조 전극을 포함하고, 컴팩트한 설계, 장비 또는 시스템에 쉽게 통합됩니다.
전극 사이의 복잡한 상호 작용을 줄이고 신호 안정성을 향상시킵니다.
2선택적 탐지:
페라세틱산의 특정 검출을 달성하기 위해 막 기술을 통해 다른 방해 물질을 격리합니다.
교차 간섭을 피하기 위해 안정적인 배경 신호를 제공합니다.
3빠른 반응 시간:
막의 높은 질량 전송 속도는 센서가 페라세틱산 농도의 변화에 신속하게 반응 할 수 있습니다.
4낮은 유지보수 요구 사항:
막의 보호 효과는 전극 오염 및 손실을 줄여 센서의 사용 수명을 연장합니다.
보통 매일 사용 하 여 자동 정렬 및 자정 기능이 있습니다.
5넓은 측정 범위:
그것은 낮은 농도 (ppm 수준) 에서 높은 농도까지 peracetic 산을 감지하여 다양한 응용 요구 사항을 충족시킬 수 있습니다.
장점
1높은 정확도와 안정성:
막 방식은 외부 간섭을 효과적으로 줄이고 검출의 정확성과 장기 안정성을 향상시킵니다.
2화학성 경화 저항성:
센서 재료는 일반적으로 페라세틱 산소 및 다른 살균제의 강한 산화 환경에 적응하기 위해 부식 저항성 재료로 만들어집니다.
3저전력 소비 설계:
두 전극 시스템은 간단한 설계와 낮은 에너지 소비를 가지고 있으며, 이는 지속적인 온라인 모니터링에 적합합니다.
4. 쉽게 설치 및 현장에서 작동:
소형 디자인과 플러그 앤 플레이 기능은 다양한 현장 조건에서 쉽게 배치 할 수 있습니다.
5유연한 데이터 출력:
여러 신호 출력 방법 (애날로그 신호 4-20mA 또는 디지털 통신 프로토콜 등) 을 지원하며 제어 시스템과 쉽게 통합 할 수 있습니다.
6강한 적응력:
그것은 다른 물 품질 조건 (폐기물, 식수, 산업용 물과 같은) 에서 사용할 수 있으며 흐름 속도 및 압력 변화에 강한 내성을 가지고 있습니다.
사양
|
|
P10입니다.1 |
||
| 지표 | 페라세트산 | ||
|
적용 |
모든 종류의 수처리, 또한 바다 물 전도성 산은 허용됩니다. (예를 들어 병 세탁기, CIP 공장) 막 체계는 기계적으로 견딜 수 있습니다. 장막 시스템은 표면 활성 물질 (트렌사이드) 에 매우 내성이 있습니다. |
||
| 측정 시스템 | 막로 덮여 있는 2전도 amperometric 시스템 | ||
|
전자제품 |
아날로그 버전: - 전압 출력 - 전자기기 - 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) 디지털 버전: - 전자기기가 완전히 전극적으로 분리되어 있습니다. - 디지털 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/디지털) 또는 디지털 (디지털-아웃/디지털) mA 버전: - 전류 출력 아날로그 - 전자기기 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) |
||
|
측정 범위에 대한 정보 |
센서의 실제 기울기는 nominal 기울기의 65%에서 150%까지 생산에 따라 달라질 수 있습니다. 참고: 기울기 > 100%의 경우 측정 범위가 이에 따라 줄입니다. (예: 150% 기울기 → 지정된 측정 범위의 67%) |
||
|
정확성 반복 조건 (25 °C, 식수에서) 에서 전체 척도 값에서 캘리브레이션 후 |
측정 범위 2000 mg/l: 400 mg/l <2% 1600 mg/l < 3% |
||
|
작동 온도 |
물 온도 측정: 0... +45 °C (측정 물에는 얼음 결정이 없습니다.) |
||
| 실내 온도: 0... +55 °C | |||
| 온도 보상 |
자동으로, 통합 온도 센서 급격한 온도 변화를 피해야 합니다. 반응시간 t90: 약 8분 |
||
|
최대 허용 작업 압력 |
유지 반지 없이 작동: - 0.5 바 - 압력 충동 및/또는 진동이 없습니다 |
||
|
플로우 셀의 고정 링으로 작동: - 1.0 바, - 압력 충동 및/또는 진동이 없습니다 (안전 1) |
|||
|
P10입니다.1 |
|
| 흐름 속도 (입류 속도) | 흐름 셀에서 대략 15-30L/h (33 ∼ 66 cm/s), 작은 흐름 속도 의존도가 주어집니다. | |
| pH 범위 | pH 1 ∼ pH 8 (TARAtec P9.3 및 P10.1의 기울기, 8 페이지 참조) | |
|
실행 시간 |
측정 범위 200 mg/L: 첫 번째 시작 약 3 h 측정 범위 2000 mg/L: 첫 번째 시작 약 1 시간 측정 범위 20000 mg/L: 첫 번째 시작 약 30분 |
|
| 반응 시간 |
T90: 10 °C에서 약 3.5분 T90: 45 °C에서 약 1.5분 |
|
| 0점 조정 | 필요없어요 | |
| 캘리브레이션 | 장치에서, 분석 결정으로 | |
|
간섭 |
O3: 측정값을 크게 증가시킵니다. ClO2: 측정값을 증가시킵니다. H2O2: 측정 값에 매우 낮은 영향 (PAA 신호 감소) |
|
| 전도성산의 영향 | 물의 1 % 황산, 1 % 질소산 또는 1 % 인산은 측정 행동에 영향을 미치지 않습니다. | |
| 살균제의 부재 | 최대 24시간 | |
|
연결 |
mV 버전: 5극 M12, 플러그인 플랜지 모드버스 버전: 5극 M12, 플러그인 플랜지 4~20mA 버전: 2극 단말기 또는 5극 M12, 플러그온 플랜지 |
|
|
센서 케이블의 최대 길이 (내부 신호 처리량에 따라) |
아날로그 | < 30m |
| 디지털 |
> 30m가 허용됩니다. 최대 케이블 길이는 응용 프로그램에 따라 다릅니다. |
|
| 보호 유형 |
5극 M12 플러그온 플랜지: IP68 2극 터미널, mA 모자: IP65 |
|
| 소재 | 엘라스토머 막, PVC-U, 스테인리스 스틸 1.4571 | |
|
크기 |
직경: 약 25mm 길이: mV 버전 약 190mm (안고 신호 처리) 약 205mm (디지털 신호 처리) 모드버스 버전 약 205mm 4~20mA 버전 약 220mm (2극 단말) 약 190mm (5-pole-M12) |
|
| 교통 | +5... +50 °C (센서, 전해질, 막 뚜??) | |
|
|
P10입니다.1 |
|
저장 |
센서: +5... +40 °C에서 제한되지 않은 건조하고 전해질이 없습니다. |
|
전해질: +5... +35 °C의 햇빛으로부터 보호 된 원래 병에 최소 1년 또는 지정된 만료일까지 |
|
|
선막 뚜??: 원래 포장에서 +5... +40 °C에서 제한되지 않습니다. (사용 된 막 뚜?? 은 보관 할 수 없습니다.) |
|
|
유지보수 |
측정 신호의 정기적 검사, 최소 일주일에 한 번 물의 품질에 따라 다음과 같은 사양이 있습니다. 선막 뚜?? 변경: 1년에 한 번 전해질 교체: 3 ~ 6 개월마다 |
|
|
|
옵션 1: 유지 반지 |
- 플로우 첼에서 압력 > 0.5bar로 작동할 때 - 크기는 29x23.4x2.5mm, PETP - 각기 다른 구획 위치 선택 (요청) |
|
기술 자료
1.P10입니다.1 (알로그) 출력 유사 내부 신호 가공)
센서 전자 장치가 가발적 장치가 장착되지 않기 때문에 전력 없는 전기 연결이 필요합니다.
|
|
측정 범위 | 결의 | 출력 출력 저항 | 명목 기울기 | 전압 공급 | 연결 |
|
P10.1-20-M12 |
0~20ppm |
0,01 ppm |
0~2000mV
1 kΩ |
-100mV/ppm |
±5 - ±15 VDC
10mA |
케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: -U PIN4: 신호 GND |
| P10.1H-M12 | 0~200ppm | 0.1ppm | -10mV/ppm | |||
|
P10.1N-M12 |
5...2000ppm |
1ppm |
-1mV/ppm |
|||
| P10.1L-M12 | 00.005...2 % (20000 ppm) |
0.001 % (10ppm) |
-1000mV/% (-0.1mV/ppm) |
|||
| P10.1Up2000-M12 | 5...2000ppm | 1ppm |
0...+2000mV 1 kΩ |
+1mV/ppm |
10 - 30 VDC 10mA |
5극 M12 플러그온 플랜지 케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전력 GND PIN4: 신호 GND PIN5: n. c. |
|
P10.1Up5000-M12 |
50~5000ppm |
1ppm |
+0.4mV/ppm |
(기술적인 변경 사항)
|
|
측정 범위 | 결의 | 출력 출력 저항 | 명목 기울기 | 힘 공급 | 연결 |
| P10.1-20- An-M12 | 0~20ppm | 0,01 ppm |
아날로그 0...-2V (최대 -2.5V) |
-100mV/ppm |
9-30 VDC 약 20-56mA |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전력 GND PIN4: 신호 GND |
| P10.1H-An-M12 | 0~200ppm | 0.1ppm | -10mV/ppm | |||
| P10.1N-An-M12 | 5...2000ppm | 1ppm | -1mV/ppm | |||
| P10.1L-An-M12 | 00.005...2% (20000ppm) |
00.001% (10ppm) |
-1000mV/% (-0.1mV/ppm) |
|||
| P10.1-20- Ap-M12 | 0~20ppm | 0,01 ppm |
아날로그 0...+2V (최다 +2.5V) |
-100mV/ppm | ||
| P10.1H-Ap-M12 | 0~200ppm | 0.1ppm | +10mV/ppm | |||
| P10.1N-Ap-M12 | 5...2000ppm | 1ppm | +1mV/ppm | |||
| P10.1L-Ap-M12 | 00.005...2% (20000ppm) |
00.001% (10ppm) |
+1000mV/% (+0.1mV/ppm) |
(기술적인 변경 사항)
- 전원 공급은 센서 내부에서 격리되어 있습니다.
- 출력 신호도 감전적으로 고립되어 있어 잠재력이 없죠
|
|
측정 범위 | 결의 |
출력 출력 저항 |
힘 공급 | 연결 |
|
P10.1-20- M0c |
0~20ppm |
0,01 ppm |
모드버스 RTU 센서에는 단속 저항이 없습니다. |
9-30 VDC |
5극 M12 플러그온 플랜지 케이블의 기능: PIN1: 예약 PIN2: +U PIN3: 전력 GND PIN4: RS485B PIN5: RS485A |
| P10.1H-M0c | 0~200ppm | 0.1ppm | |||
| P10.1N-M0c | 5...2000ppm | 1ppm | |||
|
P10.1L-M0c |
00.005...2% (20000ppm) |
00.001% (10ppm) |
(기술적인 변경 사항)
센서 전자 장치가 가발적 장치가 장착되지 않기 때문에 전력 없는 전기 연결이 필요합니다.
|
|
측정 범위 | 결의 | 출력 출력 저항 | 명목 기울기 | 전압 공급 | 연결 |
| P10.1MA20 | 0~20ppm | 0,01 ppm |
4...20mA 미정치 |
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V) |
2극 터미널 (2 x 1 mm2)
권장: 원형 케이블 φ4mm |
| P10.1MA-200 | 0~200ppm | 0.1ppm | 00.08mA/ppm | |||
| P10.1MA-500 | 5~500ppm | 1ppm | 00.032 mA/ppm | |||
| P10.1MA-2000 | 5...2000ppm | 1ppm | 00.008 mA/ppm | |||
| P10.1MA-5000 | 50~5000ppm | 1ppm | 00.0032 mA/ppm | |||
| P10.1MA-2% | 00.005... 2% (20000ppm) |
0.001 % (10ppm) |
80.0mA/% (0.0008mA/ppm) |
|||
| P10.1MA-5% | 00.05... 5% (50000 ppm) |
00.01 % (100ppm) |
3.2mA/% (0.00032 mA/ppm) |
(기술적인 변경 사항)
|
|
측정 범위 | 결의 | 출력 출력 저항 | 명목 기울기 | 전압 공급 | 연결 |
| P10.1MA20-M12 | 0~20ppm | 0,01 ppm |
4...20mA 미정치 |
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V) |
5극 M12 플러그 온 플랜지
케이블의 기능: PIN1: n. c. PIN2: +U PIN3: -U PIN4: n c. |
| P10.1MA-200-M12 | 0~200ppm | 0.1ppm | 00.08mA/ppm | |||
| P10.1MA-500-M12 | 5~500ppm | 1ppm | 00.032 mA/ppm | |||
| P10.1MA-2000-M12 | 5...2000ppm | 1ppm | 00.008 mA/ppm | |||
| P10.1MA-5000-M12 | 50~5000ppm | 1ppm | 00.0032 mA/ppm | |||
| P10.1MA-2%-M12 | 00.005... 2% (20000ppm) |
0.001 % (10ppm) |
80.0mA/% (0.0008mA/ppm) |
|||
| P10.1MA-5%-M12 | 00.05... 5% (50000 ppm) |
00.01 % (100ppm) |
3.2mA/% (0.00032 mA/ppm) |
(기술적인 변경 사항)
부대 부품
| 종류 | 선반 캡 | 전해질 | 에메리 | 오-반지 |
|
P10입니다.1 아니: - P10.1L - P10.1MA-2% - P10.1MA-5% |
M10.3N 제 11057조 |
EPS9H/W, 100ml 제 11025조 |
S2 제11906조 |
20 x 1.5 실리콘 제11803조 |
|
P10.1L P10.1MA-2% P10.1MA-5% |
EPS9L/W, 100ml 제 11024조 |
(기술적인 변경 사항)
