제품 상세 정보:
|
| 제품 이름: | 과산화수소 센서 | 제품 모델: | WP10 |
|---|---|---|---|
| 측정 범위:: | 0~200/2000/20000ppm | 압력 범위: | 0 ~ 5 (플로우 셀) |
| 온도 범위: | 0~40℃ | 응답 시간: | T90: 대략 8분 |
| 유동률: | 15~30l/h(33~66cm/초) | ||
| 강조하다: | 높은 용도 수소 과산소 센서 |
||

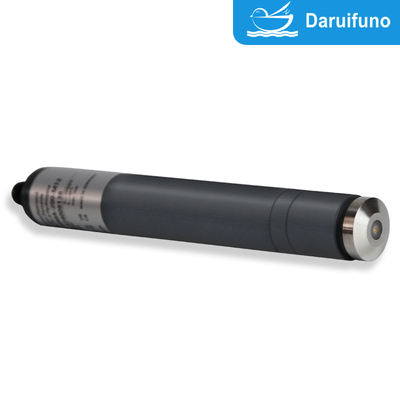

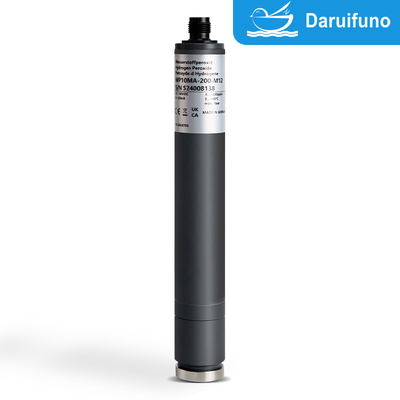

화학물질 고 내성 양전자 시스템 모든 물 처리용 수소 과산화도 센서
두 전극 시스템 막 수소 과산소 센서 WP10는 다음과 같은 특징과 장점을 가지고 있으며, 수처리 분야에서 훌륭한 성능을 발휘합니다.
특징
기계적으로 강한 막 시스템
센서는 고강도 막 시스템 디자인을 채택하여 가혹한 환경에서 안정적으로 작동하고 손상을 효과적으로 방지 할 수 있습니다.
표면활성물질 내성이
그것은 표면 활성 물질 ( detergents 또는 화학 반응제와 같은) 에 대한 높은 관용을 가지고 있으며 다양한 물 품질 조건에 적합합니다.
화학물질에 대한 높은 내성
다양한 화학 물질의 영향 (강성 산화 물질 또는 다른 부식 물질을 포함하여) 에 저항하여 장기적인 안정성을 보장 할 수 있습니다.
적용 가능한 온도 범위
작업 물의 온도는 최대 45°C까지 도달 할 수 있으며 대부분의 산업용 처리 수요를 충족시킵니다.
여러 선택 범위
3개의 범위가 있습니다: 0200ppm, 02000ppm, 0~2000ppm, 수량 검출에서 고농도 검출에 이르기까지 다양한 요구를 충족시킵니다.
장점
정확 한 측정
두 개의 전극 시스템을 사용하여 높은 감수성과 정확성을 가지고 있으며 과산화수소 농도의 변화에 신속하게 반응 할 수 있습니다.
낮은 유지보수 요구
내구성 있는 설계와 안정적인 작동으로 유지 보수 빈도와 비용이 감소합니다.
널리 사용
식수, 산업 폐수, 하수 및 순환 냉각수를 포함한 다양한 수처리 과정에 적용됩니다.
조작이 쉽다
모듈형 설계와 사용자 친화적 인 인터페이스로 설치 및 사용이 쉽습니다.
높은 안정성
수류의 변동에 영향을 받지 않으며 장기간 연속 작동이 가능하여 기기 변동 및 데이터 오류의 위험을 줄입니다.
두 전극 시스템, 모든 수처리에 사용, 기계적으로 강한 막 시스템, 표면 활성 물질에 저항, 화학 물질에 높은 저항, 최대 물 온도: 45 °C,선택적 범위 0~200/2000/20000 ppm
사양
|
|
WP10 |
| 지표 | 수소 과산화 |
|
적용 |
모든 종류의 수처리, 특히 높은 H2O2 농도에서 막 체계는 기계적으로 견딜 수 있습니다. 장막 시스템은 표면 활성 물질 (트렌사이드) 에 매우 내성이 있습니다. |
| 측정 시스템 | 막으로 덮여 있는 2전자 시스템 |
|
전자 |
아날로그 버전: - 전압 출력 - 전자기기 - 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) 디지털 버전: - 전자기기가 완전히 전극적으로 분리되어 있습니다. - 디지털 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/디지털) 또는 디지털 (디지털-아웃/디지털) mA 버전: - 전류 출력 아날로그 - 전자기기 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) |
|
측정 범위에 대한 정보 |
센서의 실제 기울기는 nominal 기울기의 65%에서 150%까지 생산에 따라 달라질 수 있습니다. 참고: 기울기 > 100%의 경우 측정 범위가 이에 따라 줄입니다. (예: 150% 기울기 → 지정된 측정 범위의 67%) |
|
작동 온도 |
물 온도 측정: 0... +45 °C (측정 물에는 얼음 결정이 없습니다.) |
| 실내 온도: 0... +55 °C | |
|
온도 보상 |
자동으로, 통합 온도 센서 반응 시간 t90 = 약 8분 최대 온도 변화: 시간당 5 °C, 급격한 온도 변화를 피해야 합니다. |
|
최대 허용 작업 압력 |
유지 반지 없이 작동: - 0.5 바 - 압력 충동 및/또는 진동이 없습니다 |
|
플로우 셀의 고정 링으로 작동: - 1.0 바, - 압력 충동 및/또는 진동이 없습니다 (방법 1 참조) |
|
|
유동률 (올림 흐름 속도) |
흐름 셀에서 대략 15-30 l/h (33 ∼ 66 cm/s), 작은 흐름 속도 의존도가 주어집니다. |
| pH 범위 | pH 2 ∙ pH 11 |
|
|
WP10 |
|
| 실행 시간 | 첫 시작 약 5시간 | |
| 반응 시간 | T90: 대략 8분 | |
|
정확성 반복가능성 조건 (25°C, 식수에서 pH 7.2) 에서 상부 전체 척도의 캘리브레이션 후 |
- 측정 범위 200ppm: 40ppm < 2% 160ppm < 2% - 측정 범위 2000 ppm: 400 ppm <0.5% 1600ppm < 2% |
|
| 0점 조정 | 필요없어요 | |
| 캘리브레이션 | 장치에서, 분석 결정으로 | |
|
간섭 |
Cl2: 존재하지 않아야 합니다. PAA: 존재하지 않아야 합니다. O3: 존재하지 않아야 합니다. 황화물: 측정 시스템을 오염 페놀: 수분 용액 > 3% 페놀, 막 시스템을 파괴 |
|
| 살균제의 부재 | 최대 24시간 | |
|
연결 |
mV 버전: 5극 M12, 플러그인 플랜지 모드버스 버전: 5극 M12, 플러그인 플랜지 4~20mA 버전: 2극 단말기 또는 5극 M12, 플러그온 플랜지 |
|
| 센서 케이블의 최대 길이 (내부 신호 처리량에 따라) | 아날로그 | < 30m |
| 디지털 |
> 30m가 허용됩니다. 최대 케이블 길이는 응용 프로그램에 따라 다릅니다. |
|
| 보호 유형 |
5극 M12 플러그온 플랜지: IP68 2극 터미널, mA 모자: IP65 |
|
| 소재 | 엘라스토머 막, PVC-U, 스테인리스 스틸 1.4571 | |
|
크기 |
직경: 약 25mm 길이: mV 버전 약 190mm (안고 신호 처리) 약 205mm (디지털 신호 처리) 모드버스 버전 약 205mm 4~20mA 버전 약 220mm (2극 단말) 약 190mm (5-pole-M12) |
|
| 교통 | +5... +50 °C (센서, 전해질, 막 뚜??) | |
|
저장 |
센서: +5... +40 °C에서 제한되지 않은 건조하고 전해질이 없습니다. | |
|
전해질: +5... +35 °C 미니 태양 광선으로부터 보호 된 원래 병에. 1년 또는 지정된 만료일까지 |
||
|
선막 뚜??: 원래 포장에서 +5... +40 °C에서 제한되지 않습니다. (사용 된 막 뚜?? 은 보관 할 수 없습니다.) |
||
|
|
WP10 |
|
유지보수 |
측정 신호를 정기적으로 검사합니다. 일주일에 한 번 다음 사양은 물 품질에 크게 달려 있습니다. 선막 뚜?? 변경: 1년에 한 번 전해질 교체: 3 ~ 6 개월마다 |
|
|
|
옵션 1: 유지 반지 |
- 플로우 첼에서 압력 > 0.5bar로 작동할 때 - 크기는 29x23.4x2.5mm, PETP - 각기 다른 구획 위치 선택 (요청) |
|
기술 데이터
1.WP10 (알로그) 출력 유사 내부 신호 가공)
센서 전자 장치가 감전 격리 장치가 갖추어지지 않았기 때문에 전력 없는 전기 연결이 필요합니다.
|
|
측정 범위 | 결의 |
출력 출력 저항 |
명목 기울기 | 전압 공급 | 연결 |
| WP10H-M12 | 0.5~200ppm | 0.1ppm |
0~2000mV
1 kΩ |
-10mV/ppm |
±5 - ±15 VDC 10mA |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: -U PIN4: 신호 GND PIN5: n. c. |
| WP10N-M12 | 5...2000ppm | 1ppm | -1mV/ppm | |||
| WP10L-M12 | 00.005...2 % (20000 ppm) |
0.001 % (10ppm) |
-1000mV/% (-0.1mV/ppm) |
|||
| WP10-20%-M12 |
00.05.. 20% (200000 ppm) |
00.01 % (100ppm) |
-100mV/% (-0.01mV/ppm) |
(기술적인 변경 사항)
|
|
측정 범위 | 결의 | 출력 출력 저항 | 명목 기울기 | 전원 공급 | 연결 |
| WP10H-An-M12 | 0.5.. 200.0ppm | 0.1ppm |
|
-10mV/ppm | 9-30 VDC 대략 20-56mA |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전력 GND PIN4: 신호 GND PIN5: n. c. |
| WP10N-An-M12 | .50... 2000ppm | 1ppm | -1mV/ppm | |||
| WP10L-An-M12 | 00.005... 2% (20000ppm) |
0.001 % (10ppm) |
-1000mV/% (-0.1mV/ppm) |
|||
| WP10-20%-An-M12 |
00.05... 20% (200000 ppm) |
00.01 % (100ppm) |
-100mV/% (-0.01mV/ppm) |
|||
| WP10H-Ap-M12 | 0.5.. 200.0ppm | 0.1ppm |
|
+10mV/ppm | ||
| WP10N-Ap-M12 | 5... 2000ppm | 1ppm | +1mV/ppm | |||
| WP10L-Ap-M12 | 00.005... 2% (20000ppm) |
0.001 % (10ppm) |
+1000mV/% (+0.1mV/ppm) |
|||
| WP10-20%-Ap-M12 | 00.05... 20% (200000 ppm) |
00.01 % (100ppm) |
+100mV/% (+0.01mV/ppm) |
|||
(기술적인 변경 사항)
전원 공급은 센서의 내부에서 감전적으로 격리되어 있습니다.
출력 신호도 감전적으로 고립되어 있어 잠재력이 없습니다.
|
|
측정 범위 | 결의 |
출력 출력 저항 |
힘 공급 | 연결 |
| WP10H-M0c | 0.5.. 200.0ppm | 0.1ppm |
모드버스 RTU
|
9-30 VDC 약 20-56mA |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: 예약 PIN2: +U PIN3: 전력 GND PIN4: RS485B PIN5: RS485A |
| WP10N-M0c | 5... 2000ppm | 1ppm | |||
| WP10L-M0c |
00.005... 2% (20000ppm) |
0.001 % (10ppm) |
|||
| WP10-20%-M0c |
00.05... 20% (200000 ppm) |
00.01 % (100ppm) |
(기술적인 변경 사항)
센서 전자 장치가 감전 격리 장치가 갖추어지지 않았기 때문에 전력 없는 전기 연결이 필요합니다.
|
|
측정 범위 | 결의 | 출력 출력 저항 | 명목 기울기 | 전압 공급 | 연결 |
| WP10MA-200 | 0.5.. 200.0ppm | 0.1ppm |
4...20mA 정렬되지 않은 |
00.08mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
2극 터미널 (2 x 1 mm2)
추천: 둥근 케이블 Æ 4mm 2 x 0.34mm2 |
| WP10MA-2000 | 5... 2000ppm | 1ppm | 00.008 mA/ppm | |||
| WP10MA-2% |
00.005... 2% (20000ppm) |
0.001 % (10ppm) |
8mA/% (0.0008mA/ppm) |
|||
| WP10MA-5% |
00.05.. 5% (50000 ppm) |
00.01 % (100ppm) |
3.2mA/% (0.00032 mA/ppm) |
|||
| WP10MA-10% | 00.05... 10% (100000 ppm) |
00.01 % (100ppm) |
10.6mA/% (0.00016 mA/ppm) |
|||
| WP10MA-20% | 00.05... 20% (200000 ppm) |
00.01 % (100ppm) |
00.8mA/% (0.00008 mA/ppm) |
|||
(기술적인 변경 사항)
4.2전기 연결: 5 대봉 M12 플러그온 플랜지
|
|
측정 범위 | 결의 | 출력 출력 저항 | 명목 기울기 | 전압 공급 | 연결 |
| WP10MA-200-M12 | 0.5.. 200.0ppm | 0.1ppm |
4...20mA 정렬되지 않은 |
00.08mA/ppm |
12...30 VDC RL 50Ω...RL 900Ω |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: n.c. PIN2: +U PIN3: -U PIN4: n c. PIN5: n. c. |
| WP10MA-2000-M12 | 5... 2000ppm | 1ppm | 00.008 mA/ppm | |||
| WP10MA-2%-M12 |
00.005... 2% (20000ppm) |
0.001 % (10ppm) |
8mA/% (0.0008mA/ppm) |
|||
| WP10MA-5%-M12 |
00.05.. 5% (50000 ppm) |
00.01 % (100ppm) |
3.2mA/% (0.00032 mA/ppm) |
|||
| WP10MA-10%-M12 | 00.05... 10% (100000 ppm) |
00.01 % (100ppm) |
10.6mA/% (0.00016 mA/ppm) |
|||
| WP10MA-20%-M12 | 00.05... 20% (200000 ppm) |
00.01 % (100ppm) |
00.8mA/% (0.00008 mA/ppm) |
(기술적인 변경 사항)
부품
| 종류 | 선반 캡 | 전해질 | 에메리 | 오-반지 |
| 모든 WP10H |
M10.1H G-호더 예술 11045호1 |
EWP7/W, 100ml 제11201조 |
S2 제11906조 |
20 x 1.5 실리콘 제11803조 |
| 모든 WP10N | ||||
| 모든 WP10L |
M10.1D G-홀더 아트 11041호1 |
|||
| 모든 WP10-20% | ||||
| 모든 WP10MA-200 |
M10.1H G-호더 예술 11045호1 |
|||
| 모든 WP10MA-2000 | ||||
| 모든 WP10MA-2% |
M10.1D G-홀더 아트 11041호1 |
|||
| 모든 WP10MA-5% | ||||
| 모든 WP10MA-10% | ||||
| 모든 WP10MA 20% |
(기술적인 변경 사항)
