제품 상세 정보:
|
| 제품 이름: | 브롬 센서 | 제품 모델: | BR1MA |
|---|---|---|---|
| 측정 범위:: | 0.005~2.000; 0.05~5.00/10.00/20.00 | 압력 범위: | 0 ~ 0.5bar (플로우 셀) |
| 온도 범위: | 0 ~ 45 Ｃ | 응답 시간: | T90: 약 2분 |
| 유동률: | 15~30l/h(33~66cm/초) | ||
| 강조하다: | 식수 브롬 센서,해수 브롬 센서,수영장 브롬 센서 |
||

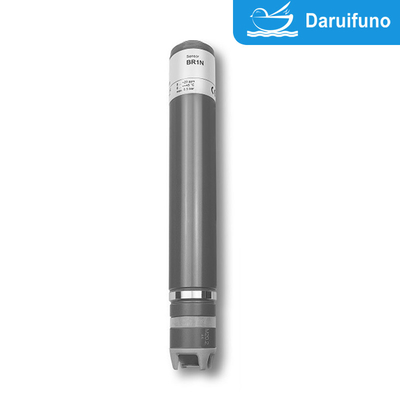

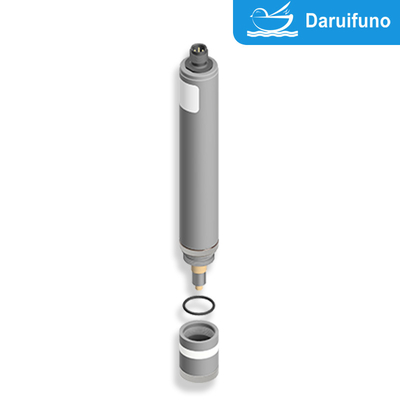

수영장 식수 및 해수용 2선식 4-20mA 브롬 센서
1. 소독 부산물의 원천인 브롬
수처리 중, 특히 소독을 위해 염소나 오존을 사용하는 경우 브롬은 염소나 오존과 반응하여 브롬화 소독 부산물을 형성할 수 있습니다. 일반적인 브롬화 소독 부산물에는 브롬산염(BrO₃⁻)과 브롬화 유기 화합물(예: 브로모포름)이 포함되며 이는 인간의 건강과 환경에 악영향을 미칠 수 있습니다. 물 속의 브롬 농도를 테스트하면 다음과 같은 도움이 됩니다. 부산물의 형성을 모니터링하여 농도 초과를 방지합니다. 소독과정을 최적화하여 부산물 발생을 줄입니다.
2. 브롬과 염소의 상호작용
염소소독 과정에서 물 속의 브롬은 염소와 반응하여 염화브롬(염화브롬화물 등)을 형성하는데, 이는 소독 효과에 영향을 미치고 부산물이 발생할 수 있습니다. 물 속의 브롬 농도를 모니터링하면 다음과 같은 이점이 있습니다. 염소의 소독 효율성을 보장합니다. 소독 과정에서 브롬이 미치는 영향을 이해하여 염소의 양과 접촉 시간을 조정합니다.
3. 브롬이 수질에 미치는 영향
물에 브롬화물이 존재하면 수질, 특히 물의 화학적 특성에 일정한 영향을 미칩니다. 고농도의 브롬은 pH 값, 화학적 안정성 및 물과 다른 물질의 반응성에 영향을 미칠 수 있습니다. 브롬 농도를 감지하면 전반적인 수질을 평가하고 필요한 처리 조치를 취하는 데 도움이 됩니다.
4. 오염물질의 지표인 브롬
어떤 경우에는 브롬이 특정 오염원의 지표가 됩니다. 예를 들어, 특정 산업 폐수, 해수 또는 브롬화물 함유 물질을 수역으로 배출하면 물 속의 브롬 농도가 증가합니다. 물 속의 브롬 농도를 모니터링하면 오염 물질 존재에 대한 초기 지표 역할을 할 수 있으며, 이는 수처리 공장이 잠재적 오염원을 발견하고 대응하는 데 도움이 됩니다.
5. 수질 건강과 생태에 미치는 영향
고농도의 브롬 또는 그 화합물은 수생 생태계에 영향을 미칠 수 있습니다. 물 속의 브롬산염과 같은 부산물의 과도한 농도는 수생생물, 특히 어류와 무척추동물에 독성이 있을 수 있습니다. 물 속의 브롬 농도를 모니터링함으로써 생태 환경에 대한 잠재적인 위험을 평가하고 이에 상응하는 보호 조치를 취할 수 있습니다.
6. 규정 및 표준 요구사항
일부 국가 및 지역에서는 물 속의 브롬화물 및 브롬계 소독 부산물이 엄격하게 규제되며, 브롬 농도를 모니터링하는 것은 수질이 규제 요구 사항을 충족하는지 확인하는 중요한 수단입니다.
7. 소독 과정에서 브롬 대체품
브롬은 때때로 소독제 대신 사용됩니다. 일부 특정 수처리 공정에서는 브롬이 염소를 대체하거나 염소와 결합되어 사용됩니다. 이를 위해 물 속의 브롬 농도를 테스트하면 소독 효과와 안전성을 평가하고 수처리 시스템의 안정적인 작동을 보장하는 데 도움이 됩니다.
BR1MA 브롬 센서는 3전극 시스템을 사용하여 유리 브롬(HOBr)과 1-브로모-3-클로로-5,5-디메틸히단토인(BCDMH)을 측정합니다. 수영장, 식수, 서비스, 공정 및 해수에 사용됩니다. 이는 pH 의존성을 줄이고 계면활성제를 허용하며 0.5bar의 압력 저항을 갖습니다.
명세서
|
|
BR1 |
| 지시자 | 브롬 |
| 애플리케이션 | 식수, 수영장 물, 용수, 공정수, 해수 |
| 브롬제 |
유리 브롬(HOBr) 1-브로모-3-클로로-5.5-디메틸-히단토인(BCDMH) |
| 측정 시스템 | 멤브레인으로 덮인 전류측정 전위차 3전극 시스템 |
|
전자 |
아날로그 버전: - 전압 출력 - 전기적으로 절연되지 않은 전자 장치 - 아날로그 내부 데이터 처리 - 출력 신호: 아날로그(아날로그 출력/아날로그) 디지털 버전: - 전자 장치는 전기적으로 완전히 절연되어 있습니다. - 디지털 내부 데이터 처리 - 출력 신호: 아날로그(아날로그 출력/디지털) 또는 디지털(디지털 출력/디지털) mA 버전: - 전류 출력 아날로그 - 전기적으로 절연되지 않은 전자 장치 - 출력 신호: 아날로그(아날로그 출력/아날로그) |
|
측정 범위에 대한 정보 |
센서의 실제 기울기는 생산과 관련하여 공칭 기울기의 65%~150% 사이에서 달라질 수 있습니다.
참고: 기울기 > 100%에서는 그에 따라 측정 범위가 줄어듭니다. (예: 기울기 150% → 지정된 측정 범위의 67%) |
|
작동 온도 |
수온 측정: 0 ~ +45 °C (측정수에 얼음 결정이 없음) |
| 주변 온도: 0 ~ +55°C | |
| 온도 보상 |
통합된 온도 센서에 의해 자동으로 급격한 온도 변화는 피해야 합니다 |
|
최대. 허용된 작동 압력 |
고정 링 없이 작동: - 0.5바 - 압력 충격 및/또는 진동이 없습니다. |
|
플로우 셀에 고정 링을 사용한 작동: - 0.5바, - 압력 충격 및/또는 진동이 없습니다. (옵션 1 참조) |
|
|
유량 (유입 속도) |
대략. 플로우 셀에서 15~30L/h(33~66cm/s) |
| pH 범위 |
pH 6.5 – pH 9.5, pH – 값에 대한 의존도 크게 감소 (마지막 페이지의 "pH에 대한 상대적 의존성" 다이어그램 참조) |
|
|
BR1 | ||
| 출근 시간 | 첫 스타트업 약. 2시간 | ||
| 응답 시간 | T90: 약. 2분 | ||
| 영점 조정 | 필요하지 않음 | ||
|
구경 측정 |
장치에서 브롬 농도를 분석적으로 결정하여 브롬 제제에 따른 권장사항: - 유리 브롬 DPD1 - 방법 - BCDMH DPD4 - 방법 |
||
|
교차 감도/간섭 |
Cl2: 또한 측정됩니다 ClO2: 또한 측정됩니다 O3: 또한 측정됩니다 부식 억제제는 측정 오류를 일으킬 수 있습니다. 물 경도 안정제는 측정 오류를 유발할 수 있습니다. |
||
| 소독제의 부재 | 최대. 24시간 | ||
|
연결 |
mV 버전:5극 M12, 플러그온 플랜지 모드버스 버전:5극 M12, 플러그온 플랜지 4-20mA 버전: 2극 단자 또는 5극 M12, 플러그온 플랜지 |
||
| 최대. 센서 케이블 길이(내부 신호 처리에 따라 다름) | 비슷한 물건 | < 30m | |
| 디지털 |
> 30m가 허용됩니다. 최대 케이블 길이는 애플리케이션에 따라 다름 |
||
| 보호 유형 |
5극 M12 플러그온 플랜지: IP68 mA 후드가 있는 2극 단자: IP65 |
||
| 재료 | 미세 다공성 친수성 막, PVC, PEEK, 스테인레스 스틸 1.4571 | ||
|
크기 |
직경: 약. 25mm 길이: mV 버전: 약. 190mm(아날로그 신호 처리) 약 205mm(디지털 신호 처리) Modbus 버전: 약. 205mm 4-20mA 버전: 약. 220mm(2극 단자) 대략. 190mm(5극-M12) |
||
| 수송 | +5 ~ +50 °C(센서, 전해질, 멤브레인 캡) | ||
|
|
BR1 |
|
저장 |
센서: 건식 및 전해질 없음 +5 ~ +40 °C에서 제한 없음 |
|
전해질: +5 ~ +35 °C에서 햇빛으로부터 보호된 원래 병에 들어 있음 분. 1년 또는 지정된 EXP-Date까지 |
|
|
멤브레인 캡: 원래 포장 상태에서는 +5 ~ +40°C에서 제한 없음 (사용한 멤브레인 캡은 보관할 수 없습니다) |
|
|
유지 |
측정 신호를 정기적으로 제어합니다. 일주일에 한 번 다음 정보는 수질에 따라 크게 달라집니다. 멤브레인 캡 교체: 1년에 한 번 전해질 교체: 3~6개월마다 |
|
|
|
고르다이온 1: 유지 반지 |
- 플로우 셀에서 0.5bar 이상의 압력으로 작동하는 경우
- 치수 고정 링 29 x 23.4 x 2.5 mm, 슬릿형, PETP
- 홈의 다양한 위치 선택 가능(요청 시) |
|
기술 데이터
1. BR1(아날로그 출력, 아날로그 내부 신호 처리)
|
|
측정 범위
~에 ppm |
해결
~에 ppm |
산출 출력 저항 |
공칭 경사 (pH 7.2에서)
mV/ppm 단위 |
전압 공급 | 연결 |
|
BR1H-M12 |
0.005…2.000 |
0.001 |
비슷한 물건 0… -2000mV
1kΩ |
-1000 |
±5 - ±15VDC
10mA |
5극 M12 플러그온 플랜지
전선의 기능: PIN1: 측정 신호 핀2: +U PIN3: -U PIN4: 신호 GND PIN5: 엔씨 |
|
BR1N-M12 |
0.05…20.00 |
0.01 |
-100 |
(기술적인 변경이 있을 수 있습니다!)
- 전원 공급 장치는 센서 내부에 갈바닉 절연되어 있습니다.
- 출력 신호도 갈바닉 절연되어 있어 전위가 없음을 의미합니다.
|
|
자질 범위
~에 ppm |
해결
~에 ppm |
산출
산출 저항 |
명사 같은 경사 (pH 7.2에서)
~에 mV/ppm |
힘 공급 | 연결 |
| BR1H-An-M12 | 0.005…2.000 | 0.001 |
비슷한 물건
0…-2V
(최대 -2.5V)
1kΩ
|
-1000 |
9-30VDC 대략. 20-56mA |
5극 M12 플러그온 플랜지
전선의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전원 GND PIN4: 신호 GND PIN5: 엔씨 |
| BR1N-An-M12 | 0.05…20.00 | 0.01 | -100 | |||
| BR1H-Ap-M12 | 0.005…2.000 | 0.001 |
비슷한 물건 0…+2V (최대 +2.5V) 1kΩ |
+1000 | ||
| BR1N-Ap-M12 | 0.05…20.00 | 0.01 | +100 |
(기술적인 변경이 있을 수 있습니다!)
- 전원 공급 장치는 센서 내부에 갈바닉 절연되어 있습니다.
- 출력 신호도 갈바닉 절연되어 있어 전위가 없음을 의미합니다.
|
|
자질 범위
~에 ppm |
해결
~에 ppm |
산출
산출 저항 |
힘 공급 | 연결 |
|
BR1H-M0c |
0.005…2.000 |
0.001 |
모드버스 RTU
센서에는 종단 저항이 없습니다. |
9-30VDC
대략. 20-56mA |
5극 M12 플러그온 플랜지
전선의 기능: P IN1: 예약됨 핀2: +U PIN3: 전원 GND 핀4: RS485B 핀5: RS485A |
|
BR1N-M0c |
0.05…20.00 |
0.01 |
(기술적인 변경이 있을 수 있습니다!)
센서 전자 장치에는 갈바니 절연이 장착되어 있지 않으므로 무전위 전기 연결이 필요합니다.
|
|
자질 범위
~에 ppm |
해결
~에 ppm |
출력 출력 저항 |
공칭 경사 (pH 7.2에서)
~에mA/ppm |
전압 공급 | 연결 |
| BR1MA-2 | 0.005 ~ 2.000 | 0.001 |
비슷한 물건 4~20mA 미보정 |
8.0 |
12…30VDC RL = 50Ω(12V)… 900Ω(30V) |
2극 단자 (2 x 1mm²)
권장사항: 원형 케이블 4mm 2 x 0.34mm² |
| BR1MA-5 | 0.05 ~ 5.00 | 0.01 | 3.2 | |||
| BR1MA-10 | 0.05 ~ 10.00 | 0.01 | 1.6 | |||
| BR1MA-20 | 0.05 ~ 20.00 | 0.01 | 0.8 |
(기술적인 변경이 있을 수 있습니다!)
|
|
자질 범위
~에 ppm |
해결
~에 ppm |
출력 출력 저항 |
공칭 경사 (pH 7.2에서)
~에mA/ppm |
전압 공급 | 연결 |
| BR1MA-2-M12 | 0.005 ~ 2.000 | 0.001 |
비슷한 물건 4~20mA 미보정 |
8.0 |
12…30VDC RL = 50Ω(12V)… 900Ω(30V) |
5극 M12 플러그온 플랜지
전선의 기능: PIN1: 엔씨 핀2: +U PIN3: -U PIN4: n c. PIN5: 엔씨 |
| BR1MA-5-M12 | 0.05 ~ 5.00 | 0.01 | 3.2 | |||
| BR1MA-10-M12 | 0.05 ~ 10.00 | 0.01 | 1.6 | |||
| BR1MA-20-M12 | 0.05 ~ 20.00 | 0.01 | 0.8 |
(기술적인 변경이 있을 수 있습니다!)
여분의 부분품
| 유형 |
막 캡 |
전해질 | 금강사 | 영형-반지 |
| BR1 전체 |
M48.2 미술. 11047호 |
ECP1.4/GEL, 100ml 미술. 번호 11006.1 |
S1 미술. 11908호 |
14x1.8NBR 미술. 11806호 |
(기술적인 변경이 있을 수 있습니다!)
