제품 상세 정보:
|
| 제품 이름: | 아염소산염/염소산염 센서 | 제품 모델: | BR1MA |
|---|---|---|---|
| 측정 범위:: | 0.005~2.000; 0.05~2.00 | 압력 범위: | 0 ~ 5 (플로우 셀) |
| 온도 범위: | 0~40℃ | 응답 시간: | T90: 약. 1분 |
| 유동률: | 15~30l/h(33~66cm/초) | ||
| 강조하다: | 해수 염화물/클로레이트 센서,수영장 염화물/염화물 센서,식수 염화물/클로레이트 센서 |
||

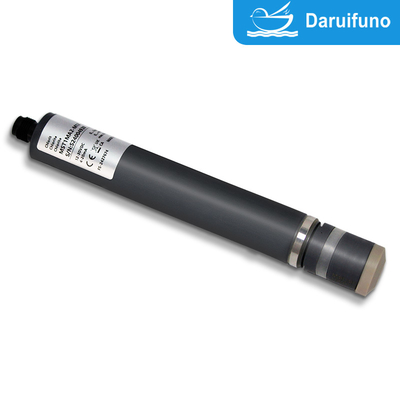

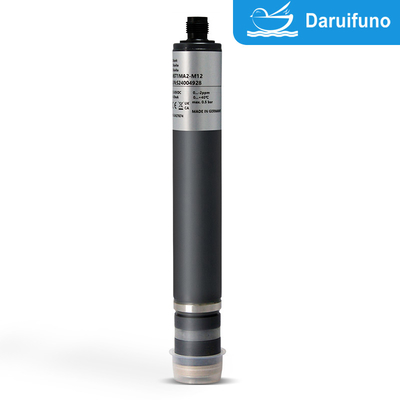

수영 수영장용 2선 4-20mA 염화물 / 염화물 센서
두 개의 와이어 4-20mA 신호 출력으로 구성된 막 기반의 엽화물/엽화물 센서는 다음과 같은 주요 장점과 특징을 가지고 있습니다.
1안정성 및 신뢰성
막 원리: 막 분리 기술은 방해 이온의 영향을 효과적으로 피할 수 있습니다.그리고 측정의 선택성과 정확성을 향상시킵니다..
장수 전극: 전극 설계는 내구성이 있으며 복잡한 물 조건 하에서 오랫동안 안정적인 성능을 유지할 수 있습니다.
2편리한 신호 전송
듀얼 와이어 4-20mA 출력: 추가 전원 공급 라인이 필요하지 않습니다. 장거리 신호 전송에 적합합니다. 강력한 반 간섭 능력, 좋은 호환성,그리고 PLC와 DCS와 같은 제어 시스템에 직접 연결될 수 있습니다..
아날로그 신호 표준화: 4-20mA 출력은 산업 자동화 제어에서 표준 인터페이스이며 기존 시스템과 원활한 통합에 편리합니다.
3온라인 실시간 모니터링
염화물 및 염화물 농도 변화의 실시간 모니터링을 지원하고, 물 품질 변화에 신속하게 대응할 수 있습니다.그리고 산업 프로세스 제어 및 수처리 애플리케이션에 적합합니다..
4낮은 유지보수 비용
간편한 망막 교체: 망막 조립체는 쉽게 교체되고 센서 수명은 연장됩니다.
긴 캘리브레이션 간격: 안정적인 측정, 빈번한 캘리브레이션의 필요성을 줄이고 운영 비용을 줄입니다.
5가혹한 환경에도 견딜 수 있습니다.
오염 방지 설계: 막 구조는 더럽고 입자의 접착을 효과적으로 방지 할 수 있으며 다양한 물 품질 조건에 적합합니다.
광범위한 적응력: 다양한 온도, pH 및 압력 조건에서 안정적으로 작동 할 수 있습니다.
6안전 및 환경 보호
반응기 없는 방법: 화학 반응기가 필요하지 않으며, 2차 오염을 줄이고 친환경적이고 환경 친화적입니다.
비 독성 물질: 막과 센서의 주요 재료는 환경 친화적이고 내구적이며 환경 보호 및 식수 위생 표준을 충족합니다.
세 전극 시스템, 염화물 및 염화물을 측정, 수영장, 식수, 서비스, 공정 및 바닷물, pH에 대한 의존도를 줄이고, 표면 활성 물질에 관용,염소 이산화에 대한 교차 민감성이 없습니다., 클로린 및 클로레이트, 압력 저항 5 바
사양
|
|
MST1 |
| 지표 | 염화물 |
| 적용 | 식수, 수영장 물, 서비스 물, 공정 물 |
| 적절한 염소 이산화 생산 방법 |
예를 들어 - 산/클로리트 방법 - 클로린/클로리트 방법 |
| 측정 시스템 | 막로 덮인, 암페르오메트릭 포텐시오스타틱 3전도 시스템 |
|
전자 |
아날로그 버전: - 전압 출력 - 전자기기 - 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) 디지털 버전: - 전자기기가 완전히 전극적으로 분리되어 있습니다. - 디지털 내부 데이터 처리 - 출력 신호: 아날로그 (아날로그-아웃/디지털) 또는 디지털 (디지털-아웃/디지털) mA 버전: - 전류 출력 아날로그 - 전자기기 - 출력 신호: 아날로그 (아날로그-아웃/아날로그) |
|
작동 온도 |
물 온도 측정: 0... +40 °C (측정 물에는 얼음 결정이 없습니다.) |
| 실내 온도: 0... +55 °C | |
|
온도 보상 |
자동으로, 통합 온도 센서 최대 온도 변화: 0.3 °C / 분, 갑작스러운 온도 변화를 피해야 합니다. |
|
최대 허용 작동 압력 |
유지 반지 없이 작동: - 0.5 바 - 압력 충동 및/또는 진동이 없습니다 |
|
플로우 셀의 고정 링으로 작동: - 5 바, - 압력 충동 및/또는 진동이 없습니다 (안전 1) |
|
|
유동률 (올림 흐름 속도) |
유동전지에서 대략 15~30L/h (33~66cm/s) |
| pH 범위 | pH 6 ∙ pH 9 |
| 실행 시간 | 첫 시작 약 24시간 |
| 반응 시간 | T90: 약 1분 |
| 0점 조정 | 보통은 필요없어요 |
| 캘리브레이션 | 장치에서, 염화물 농도의 분석 결정 |
|
|
MST1 |
||
|
교차 감수성/ 간섭 |
Mn2+, 나이트, Fe2+ 염소 이산화, 염소 및 염화물에 대한 간섭이 없습니다.
부식 억제제는 측정 오류로 이어질 수 있습니다. 물 경직을 위한 안정기는 측정 오류를 초래할 수 있습니다. |
||
| 살균제의 부재 | 최대 24시간 | ||
|
연결 |
mV 버전:5극 M12, 플러그온 플랜지 Modbus 버전:5극 M12, 플러그온 플랜지 4~20mA 버전: 2극 단말기 또는 5극 M12, 플러그온 플랜지 |
||
| 센서 케이블의 최대 길이 (내부 신호 처리량에 따라) | 유사 | < 30m | |
| 디지털 |
> 30m가 허용됩니다. 최대 케이블 길이는 응용 프로그램에 따라 다릅니다. |
||
| 보호 유형 |
5극 M12 플러그온 플랜지: IP68 2극 터미널, mA 모자: IP65 |
||
| 소재 | 마이크로포러스 하이드로필 인막, PVC, PEEK, 스테인리스 스틸 | ||
|
크기 |
지름: 약 25mm 길이: mV 버전 약 190mm (안고 신호 처리) 약 205mm (디지털 신호 처리) 모드버스 버전 약 205mm 4~20mA 버전 약 220mm (2극 단말) 약 190mm (5-pole-M12) |
||
| 교통 | +5... +50 °C (센서, 전해질, 막 뚜??) | ||
|
저장 |
센서: +5... +40 °C에서 제한되지 않은 건조하고 전해질이 없습니다. | ||
|
전해질: +5... +35 °C의 햇빛으로부터 보호 된 원래 병에 최소 1년 또는 지정된 만료일까지 |
|||
|
선막 뚜??: 원래 포장에서 +5... +40 °C에서 제한되지 않습니다. (사용 된 막 뚜?? 은 보관 할 수 없습니다.) |
|||
|
유지보수 |
측정 신호를 정기적으로 검사합니다. 일주일에 한 번 물의 품질에 따라 다음과 같은 사양이 있습니다. 선막 뚜?? 변경: 1년에 한 번 전해질 교체: 3 ~ 6 개월마다 |
||
|
|
|||
|
옵션 1: 유지 반지 |
- 플로우 첼에서 압력 > 0.5bar로 작동할 때 - 크기는 29x23.4x2.5mm, PETP - 각기 다른 위치 (청구사항) |
|
부대 부품
| 종류 | 선반 캡 | 전해질 | 에메리 | 오-반지 |
| 모든 MST1 |
M48.2 제 11047조 |
EMST1/GEL, 100 ml 제11202조 |
S2 제11906조 |
14 x 1.8 NBR 제11806조 |
(기술적인 변경 사항)
기술 자료
1.MST1 (알로그) 출력 유사 내부 신호 가공)
센서 전자 장치가 감전 격리 장치가 갖추어지지 않았기 때문에 전력 없는 전기 연결이 필요합니다.
|
|
측정 범위
안쪽 ppm |
결의
안쪽 ppm |
출력 출력 저항 |
명목 기울기 (pH 7.2)
안쪽mV/ppm |
전압 공급 | 연결 |
| MST1H-M12 | 0.005... 2,000 * | 0.001 |
0~2000mV 1 kΩ |
-1000 |
±5 - ±15 VDC 10mA |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: -U PIN4: 신호 GND PIN5: n. c. |
|
MST1N-M12 |
00.05...2.00 * |
0.01 |
-100 |
|||
| MST1HUp-M12 | 0.005... 2,000 * | 0.001 |
0...+2000mV 1 kΩ |
+1000 |
10 - 30 VDC 10mA |
5극 M12 플러그온 플랜지 케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전력 GND PIN4: 신호 GND PIN5: n. c. |
|
MST1Up-M12 |
00.05...2.00 * |
0.01 |
+100 |
* 2ppm까지 검증되고 승인 된 농도
(기술적인 변경 사항)
2.MST1 (알로그) 출력 디지털 내부 신호 가공)
아날로그 출력 / 디지털
- 전원 공급은 센서 내부에서 격리되어 있습니다.
- 출력 신호도 감전적으로 고립되어 있어 잠재력이 없죠
|
|
측정 범위
안쪽 ppm |
결의
안쪽 ppm |
출력 출력 저항 |
명목기울기
안쪽mV/ppm |
힘공급 | 연결 |
| MST1H-An-M12 | 0.005... 2,000 * | 0.001 |
유사 0...-2V (최대 -2.5V) 1 kΩ |
-1000 |
9-30 VDC 대략 20-56mA |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: 측정 신호 PIN2: +U PIN3: 전력 GND PIN4: 신호 GND PIN5: n. c. |
| MST1N-An-M12 | 00.05...2.00 * | 0.01 | -100 | |||
| MST1H-Ap-M12 | 0.005... 2,000 * | 0.001 |
유사 0...+2V (최다 +2.5V) 1 kΩ |
+1000 | ||
| MST1N-Ap-M12 | 00.05...2.00 * | 0.01 | +100 | |||
* 2ppm까지 검증되고 승인 된 농도
(기술적인 변경 사항)
3.MST1 (디지털 출력 디지털 내부 신호 가공)
- 전원 공급은 센서 내부에서 격리되어 있습니다.
- 출력 신호도 감전적으로 고립되어 있어 잠재력이 없죠
|
|
측정 범위
안쪽 ppm |
결의
안쪽 ppm |
출력 출력 저항 |
힘 공급 | 연결 |
|
MST1H-M0c |
0.005... 2,000* |
0.001 |
모드버스 RTU
센서에는 단속 저항이 없습니다. |
9-30 VDC 약 20-56mA |
5극 M12 플러그온 플랜지
케이블의 기능: PIN1: 예약 PIN2: +U PIN3: 전력 GND PIN4: RS485B PIN5: RS485A |
|
MST1N-M0c |
00.05...2.00 * |
0.01 |
* 2ppm까지 검증되고 승인 된 농도
(기술적인 변경 사항)
4.MST1 4-20 mA (알로그) 출력 유사 내부 신호 가공)
센서 전자 장치가 감전 격리 장치가 갖추어지지 않았기 때문에 전력 없는 전기 연결이 필요합니다.
4.1전기 연결: 2 대봉 터미널 클램프
|
|
측정 범위
안쪽 ppm |
결의
안쪽 ppm |
출력
출력 저항 |
명목 기울기 (pH 7.2)
안쪽mA/ppm |
전압 공급 | 연결 |
|
MST1MA2 |
0.005... 2,000 * |
0.001 |
4...20mA 정렬되지 않은 |
8.0
|
12...30 VDC RL 50Ω...RL 900Ω |
2극 터미널 (2 x 1 mm2)
추천: 둥근 케이블 φ4mm 2 x 0.34mm2 |
|
MST1MA20 |
00.05...2.00 * |
0.01 |
0.8 |
|||
* 2ppm까지 검증되고 승인 된 농도
(기술적인 변경 사항)
4.2 전기 연결: 5 대봉 M12 플러그온 플랜지
|
|
측정 범위
안쪽 ppm |
결의
안쪽 ppm |
출력
출력 저항 |
명목 기울기 (pH 7.2)
안쪽mA/ppm |
전압 공급 | 연결 |
|
MST1MA2-M12 |
0.005... 2,000 * |
0.001 |
4...20mA 미정치 |
8.0 |
12...30 VDC
RL 50Ω...RL 900Ω |
5극 M12 플러그 온 플랜지
케이블의 기능: PIN1: n. c. PIN2: +U PIN3: -U PIN4: n c. PIN5: n. c. |
|
MST1MA20-M12 |
00.05...2.00 * |
0.01 |
0.8 |
* 2ppm까지 검증되고 승인 된 농도
(기술적인 변경 사항)
