제품 상세 정보:
|
| 제품 이름: | 이산화염소 센서 | 제품 모델: | OZ10.1 |
|---|---|---|---|
| 측정 범위:: | 0~0.5/2/5/10/20ppm | 압력 범위: | 0 ~ 1bar (유동셀) |
| 온도 범위: | 0 ~ 45 Ｃ | 응답 시간: | T90: 약 3분 (소금물 약 5분) |
| 유동률: | 15~30l/h(33~66cm/초) | ||
| 강조하다: | 암페로메트릭 오존 센서,모든 물 처리 오존 센서,수처리 암페로메트릭 오존 센서 |
||

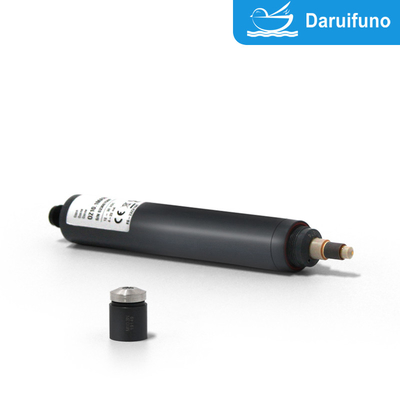

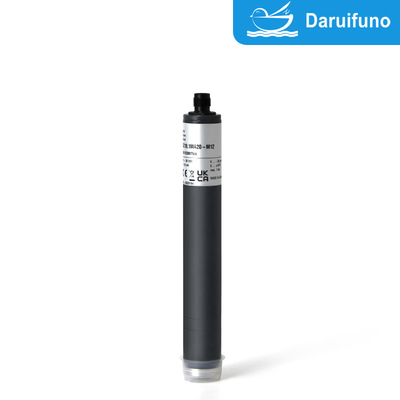

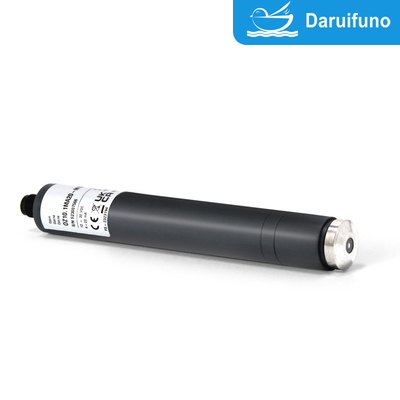

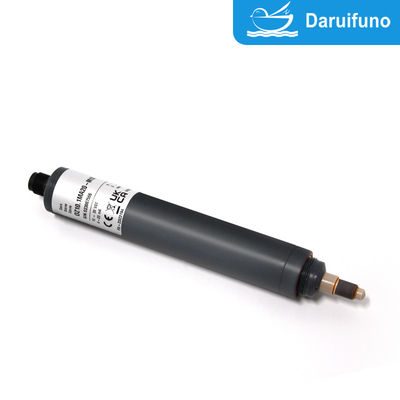

2전극 시스템 전류 측정 오존 센서는 모든 수처리에 사용됩니다.
수처리 효과 모니터링: 오존은 수처리 공정, 특히 식수, 공업용수, 폐수 처리 등에 널리 사용되는 강력한 산화제입니다. 오존은 박테리아, 바이러스 및 조류와 같은 물 속의 병원성 미생물을 효과적으로 죽일 수 있으며 산화시킬 수 있습니다. 유기 오염 물질, 냄새 물질 및 물의 색. 따라서 물 속 오존 농도를 모니터링하면 물 처리 효과를 확인하는 데 도움이 됩니다.
안전 및 건강 고려 사항: 오존은 수질에 상당한 개선 효과가 있지만 고농도의 오존 자체는 인간의 건강과 환경에 해로울 수 있습니다. 물 속의 과도한 오존 농도는 인체에 독성이 있을 수 있으며, 특히 식수에 오존이 남아 있는 경우 더욱 그렇습니다. 따라서 오존 농도를 모니터링하면 안전한 범위 내에 있는지 확인하고 과도한 잔류물을 방지할 수 있습니다.
오존 소비율 모니터링: 수처리 중 오존 소비는 유기물, 암모니아 질소 또는 물 속의 기타 화학 물질과 같은 수질의 영향을 받습니다. 물 속의 오존 농도를 모니터링함으로써 오존 소비량을 평가할 수 있으며, 오존의 효과적인 사용을 보장하고 낭비를 방지하기 위해 투여량을 조정할 수 있습니다.
환경 규제: 오존은 수처리 공정, 특히 환경 보호 요건이 엄격한 지역에서 중요한 소독제입니다. 수중 오존 농도를 모니터링하면 규정 및 환경 보호 표준을 준수할 수 있습니다. 예를 들어, US EPA 및 기타 규제 기관에서는 수질에 대한 소독 효과를 확인하고 생태 환경에 부정적인 영향을 방지하기 위해 오존 잔류물 모니터링을 요구하는 경우가 있습니다.
수처리 기술 최적화: 물 속 오존 농도를 정기적으로 테스트하여 수처리 시스템의 작동을 최적화하고 오존 첨가 및 접촉 시간을 향상시켜 소독 효율성을 높이고 운영 비용을 절감할 수 있습니다. 모니터링 데이터는 잠재적인 문제를 식별하거나 시스템 구성을 최적화하는 데 도움이 될 수 있습니다.
해수를 포함한 모든 수처리에 사용되는 2전극식 전류 측정 오존 센서 10.1입니다. 수돗물, 탈이온수, RO-역삼투막 시스템은 기계적 저항성을 가지며, 멤브레인 시스템은 계면활성제에 대한 저항성이 강합니다.
암페어 필름 오존 센서의 기능적 특성은 높은 감도와 빠른 응답을 포함하여 물 속의 오존 농도를 정확하게 측정할 수 있습니다. 장점은 강력한 간섭 방지 능력, 다양한 수질 환경에 적합하고 서비스 수명이 길다는 것입니다. 수질 안전을 보장하기 위해 식수 및 공업용 수처리에 적합합니다.
명세서
| |
OZ10.1 |
| 지시자 | 오존
|
| 애플리케이션 |
모든 종류의 수처리, 해수 등
멤브레인 시스템은 기계적 저항력이 있습니다. |
| 측정 시스템 | 멤브레인으로 덮인 전류 측정 2전극 시스템 |
|
전자 |
아날로그 버전: - 전압 출력 - 전기적으로 절연되지 않은 전자 장치 - 아날로그 내부 데이터 처리 - 출력 신호: 아날로그(아날로그 출력/아날로그) 디지털 버전: - 전자 장치는 전기적으로 완전히 절연되어 있습니다. - 디지털 내부 데이터 처리 - 출력 신호: 아날로그(아날로그 출력/디지털) 또는 디지털(디지털 출력/디지털) mA 버전: - 전류 출력 아날로그 - 전기적으로 절연되지 않은 전자 장치 - 출력 신호: 아날로그(아날로그 출력/아날로그) |
|
에 관한 정보 측정 범위 |
센서의 실제 기울기는 생산과 관련하여 공칭 기울기의 65%~150% 사이에서 달라질 수 있습니다. 참고: 기울기 > 100%에서는 그에 따라 측정 범위가 줄어듭니다. (예: 기울기 150% → 지정된 측정 범위의 67%) |
| 정확성 반복성에서 교정 후 조건(15°C, pH 7.2 in 식수) 어퍼 풀의 규모 |
-측정 범위 2 mg/l: 0.4 mg/l <1%에서 1.6mg/l에서 <3% - 측정 범위 20 mg/l: 4 mg/l <1%에서 16mg/l에서 <2% |
| 검출 한계 | -측정 범위 2mg/l: 0.02ppm |
|
작동 온도 |
수온 측정: 0 ~ +45 °C (물 측정시 얼음 결정이 없음) |
| 주변 온도: 0 ~ +55°C | |
|
온도 보상 |
통합된 온도 센서에 의해 자동으로 |
|
최대. 허용된 작동 압력 |
고정 링 없이 작동: - 0.5바 - 압력 충격 및/또는 진동이 없습니다. |
|
플로우 셀에서 고정 링을 사용한 작동: - 1.0바, - 압력 충격 및/또는 진동 없음(옵션 1 참조) |
|
OZ10.1 |
|||
|
유량 (유입 속도) |
대략. 유량 FLC에서 15-30 l/h(33 – 66 cm/s), 작은 유속 의존성이 제공됩니다. | |||
| pH 범위 | pH 4 – pH 9 | |||
| 출근 시간 | 첫 스타트업 약. 1시간 | |||
| 응답 시간 | T90 : 약. 8분 | |||
| 영점 조정 | 필요하지 않음 | |||
| 구경 측정 | 장치에서 DPD-4 방법(DPD-1 + DPD-3)과 같은 분석 결정을 통해 조언: 해수에서 DPD-4 방법(DPD-1 + DPD-3)을 사용할 때는 그렇지 않습니다. 오존에 선택적 |
|||
| 간섭 |
Cl2: OZ10.1H: 계수 0.015 |
|||
| 소독제의 부재 | 최대. 24시간 | |||
|
연결 |
mV 버전: 모드버스 버전:
4-20mA 버전: |
5극 M12, 플러그온 플랜지 5극 M12, 플러그온 플랜지
2극 단자 또는 5극 M12, 플러그온 플랜지 |
||
| 최대. 센서 케이블 길이(내부 신호 처리에 따라 다름) | 비슷한 물건 | < 30m | ||
| 디지털 |
> 30m가 허용됩니다. 최대 케이블 길이는 애플리케이션에 따라 다름 |
|||
| 보호 유형 |
5극 M12 플러그온 플랜지: IP68 mA 후드가 있는 2극 단자: IP65 |
|||
| 재료 | 엘라스토머 멤브레인, PVC-U, 스테인리스 스틸 1.4571 | |||
|
크기 |
지름: 길이: mV 버전 Modbus 버전 4-20mA 버전 |
대략. 25mm 대략. 190mm(아날로그 신호 처리) 약 205mm(디지털 신호 처리) 대략. 205mm 대략. 220mm(2극 단자) 대략. 190mm(5극-M12) |
||
| 수송 | +5 ~ +50 °C(센서, 전해질, 멤브레인 캡) | |||
|
OZ10.1 |
|
저장 |
센서: 건식 및 전해질 없음 +5 ~ +40 °C에서 제한 없음 |
|
전해질: 최소 +5 ~ +35 °C의 햇빛으로부터 보호된 원래 병에 들어 있음. 1 연도 또는 지정된 EXP-날짜까지 |
|
|
멤브레인 캡: 원래 포장 상태에서는 +5 ~ +40°C에서 제한 없음 (사용한 멤브레인 캡은 보관할 수 없습니다) |
|
|
유지 |
측정 신호를 정기적으로 제어합니다. 일주일에 한 번 다음 사양은 수질에 따라 다릅니다. 멤브레인 캡 교체: 1년에 한 번(수질에 따라 다름) 전해질 교체: 3~6개월마다 |
|
|
옵션 1: 고정 링 |
- 플로우 셀에서 0.5bar 이상의 압력으로 작동하는 경우 - 치수 고정 링 29 x 23.4 x 2.5 mm, 슬릿형, PETP - 홈의 다양한 위치 선택 가능(요청 시) |
|
|
기술 데이터
1. OZ10.1(아날로그 출력, 아날로그 내부 신호 처리)
센서 전자 장치에는 갈바니 절연이 장착되어 있지 않으므로 무전위 전기 연결이 필요합니다.
| |
자질 범위 ~에 ppm |
해결 ~에 ppm |
산출 산출 저항 |
명사 같은 경사 ~에 mV/ppm |
전압 공급 |
연결 |
| OZ10.1H-M12 | 0.005…2.000 | 0.001 |
0… -2000mV 1kΩ |
- 1000 |
±5 - ±15VDC 10mA |
5극 M12 플러그온 플랜지
전선의 기능: PIN1: 측정 신호 핀2: +U PIN3: -U PIN4: 신호 GND PIN5: 엔씨 |
| OZ10.1N-M12 | 0.05…20.00 | 0.01 | - 100 | |||
| OZ10.1HUp-M12 | 0.005…2.000 | 0.001 |
0…+2000mV 1kΩ |
+1000 |
10~30VDC 10mA |
5극 M12 플러그온 플랜지 전선의 기능:
PIN1: 측정 신호 핀2: +U PIN3: 전원 GND PIN4: 신호 GND PIN5: 엔씨 |
| OZ10.1Up-M12 | 0.05…20.00 | 0.01 | +100 |
(기술적인 변경이 있을 수 있습니다!)
2. OZ10.1(아날로그 출력, 디지털 내부 신호 처리)
아날로그 출력/디지털
- 전원 공급 장치는 센서 내부에 갈바닉 절연되어 있습니다.
- 출력 신호도 갈바닉 절연되어 있어 전위가 없음을 의미합니다.
| |
자질 범위 ~에 ppm |
해결 ~에 ppm |
산출 산출 저항 |
명사 같은 경사 ~에 mV/ppm |
전원공급장치 | 연결 |
| OZ10.1H-An-M12 | 0.005…2.000 | 0.001 |
비슷한 물건 0…-2V (최대 -2.5V) 1kΩ |
- 1000 |
9-30VDC 대략. 20-56mA |
5극 M12 플러그온 플랜지
전선의 기능: PIN1: 측정 신호 핀2: +U PIN3: 전원 GND PIN4: 신호 GND PIN5: 엔씨 |
| OZ10.1N-An-M12 | 0.05…20.00 | 0.01 | - 100 | |||
| OZ10.1H-Ap-M12 | 0.005…2.000 | 0.001 |
비슷한 물건 0…+2V (최대 +2.5V) 1kΩ |
+1000 | ||
| OZ10.1N-Ap-M12 | 0.05…20.00 | 0.01 | +100 |
(기술적인 변경이 있을 수 있습니다!)
3. OZ10.1 (디지털 출력, 디지털 신호 처리)
- 전원 공급 장치는 센서 내부에 갈바닉 절연되어 있습니다.
- 출력 신호도 갈바닉 절연되어 있어 전위가 없음을 의미합니다.
|
자질 범위 ~에 ppm |
해결 ~에 ppm |
산출 출력 저항 |
전원공급장치 | 연결 |
| OZ10.1H-M0c | 0.005…2.000 | 0.001 |
모드버스 RTU
센서에는 종단 저항이 없습니다. |
9-30VDC
대략. 20-56mA |
5극 M12 플러그온 플랜지 전선의 기능: PIN1: 예약됨 핀2: +U PIN3: 전원 GND 핀4: RS485B 핀5: RS485A |
| OZ10.1N-M0c | 0.05…20.00 | 0.01 |
(기술적인 변경이 있을 수 있습니다!)
4. OZ10.1 4-20 mA (아날로그 출력, 아날로그 내부 신호 처리)
센서 전자 장치에는 갈바니 절연이 장착되어 있지 않으므로 무전위 전기 연결이 필요합니다.
4.1 전기 연결: 2극 단자 클램프
| |
자질 범위 ~에 ppm |
해상도 N ~에 ppm |
산출 산출 저항 |
명사 같은 경사 ~에 mA/ppm |
전압 공급 |
연결 |
| OZ10.1MA0.5 | 0.005…0.500 | 0.001 |
4~20mA 교정되지 않은 |
32.0 |
12…30VDC RL 50Ω…RL 900Ω |
2극 단자 (2 x 1mm²)
권장사항: 원형 케이블 4mm 2 x 0.34mm² |
| OZ10.1MA2 | 0.005…2.000 | 0.001 | 8.0 | |||
| OZ10.1MA5 | 0.05…5.00 | 0.01 | 3.2 | |||
| OZ10.1MA10 | 0.05…10.00 | 0.01 | 1.6 | |||
| OZ10.1MA20 | 0.05…20.00 | 0.01 | 0.8 |
(기술적인 변경이 있을 수 있습니다!)
4.2 전기 연결: 5극 M12 플러그온 플랜지
|
자질 범위 ~에 ppm |
해결 ~에 ppm |
산출 산출 저항 |
명사 같은 경사 ~에 mA/ppm |
전압 공급 |
연결 |
| OZ10.1MA0.5-M12 | 0.005…0.500 | 0.001 |
4~20mA 교정되지 않은 |
32.0 |
12…30VDC RL 50Ω…RL 900Ω |
5극 M12 플러그온 플랜지
전선의 기능: PIN1: 엔씨 핀2: +U PIN3: -U PIN4: n c. PIN5: 엔씨 |
| OZ10.1MA2-M12 | 0.005…2.000 | 0.001 | 8.0 | |||
| OZ10.1MA5-M12 | 0.05…5.00 | 0.01 | 3.2 | |||
| OZ10.1MA10-M12 | 0.05…10.00 | 0.01 | 1.6 | |||
| OZ10.1MA20-M12 | 0.05…20.00 | 0.01 | 0.8 |
(기술적인 변경이 있을 수 있습니다!)
여분의 부분품
| 유형 | 멤브레인 캡 | 전해질 | 금강사 | O-링 |
| 모든 OZ10.1용 |
M10.3N |
EOZ7/W, 100ml 미술. 아니요. 11102 |
S2 |
20x1.5 실리콘 |
(기술적인 변경이 있을 수 있습니다!)
